24132EAK30W33 - SNR

24132EAK30W33

Cuscinetto orientabile a due corone di rulli, con centraggio su anello interno, gabbia in lamiera, scanalatura e fori di lubrificazione su anello esterno, alesaggio conico 1:30

product label

Il cuscinetto orientabile a due corone di rulli supporta carichi importanti ed eventuali disallineamenti. Questo tipo di cuscinetto orientabile a rulli è adatto a severe condizioni di funzionamento: urti o vibrazioni (frantumatori, vibrovagli, movimentazione pesante, ecc...). Con ULTAGE, NTN-SNR offre di standard prestazioni di resistenza e durata operativa senza pari nel mercato.

Scarica

CAD file

Scheda tecnica

Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

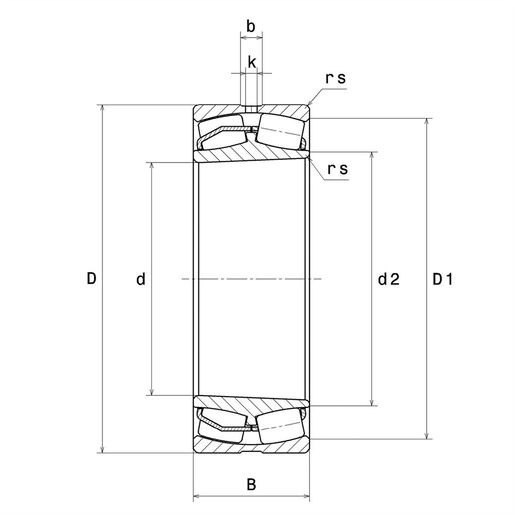

CARATTTERISTICHE TECNICHE

d 160 mm
D 270 mm
B 109 mm
d2 180 mm
D1 234,9 mm
rs min 2,1 mm
Numero di fori di lubrificazione 3 or 4
b 11,73 mm
k 5 mm
Riferimento bussola associata H24132
Coef (e) 0.38
Y1 1.76
Y2 2.62
Y0 1.72
Classe di gioco radiale CN
Peso 25 kg
Marchio SNR
Product classification image

PRESTAZIONI

Capacità carico dinamico (C) 1330 kN
Capacità carico statico (C0) 1740 kN
Carico limite a fatica (Cu) 168 kN
Nref 1400 tr/min
Nlim 1900 tr/min
Temp min di funzionamento (Tmin) -40 °C
Temp max di funzionamento (Tmax) 200 °C

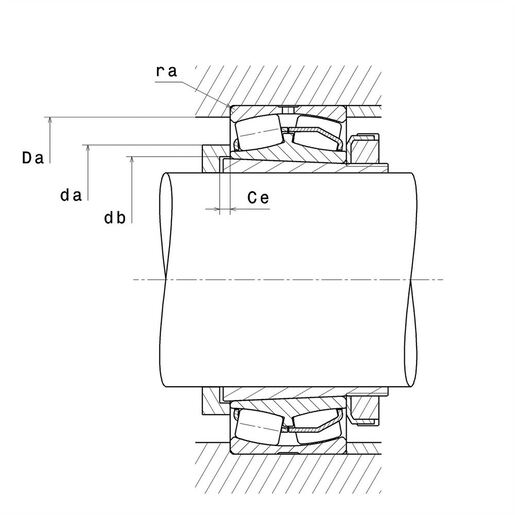

DIMENSIONI DI INGOMBRO

da max 0 mm
da min 172 mm
Da max 258 mm
ra max 2 mm
