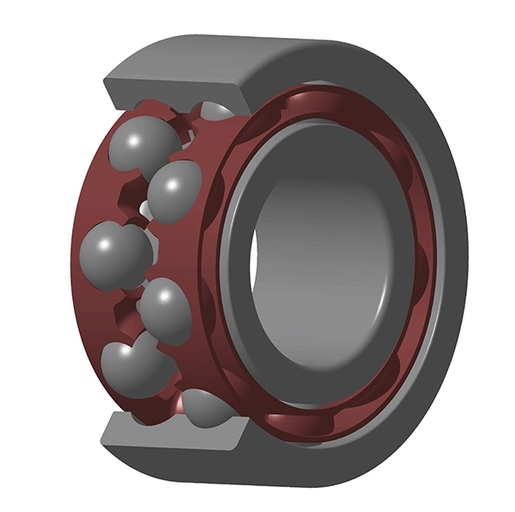

Cuscinetti a doppia corona di sfere a contatto obliquo, gabbia in poliammide, versione aperta
ScaricaFile 3D
Scheda tecnica

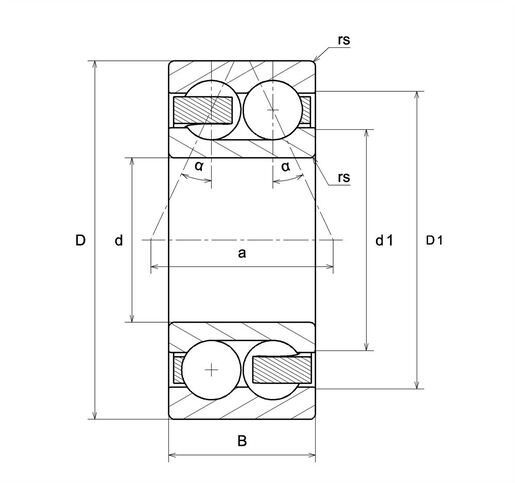

Contattaci| CARATTTERISTICHE TECNICHE | | Marchio | SNR |
| d - Diametro interno | 12 mm |
| D - Diametro Esterno | 32 mm |
| B - Larghezza cuscinetto/anello interno | 15,9 mm |
| d1 - Diametro esterno Anello interno | 18,3 mm |
| D1 - Diametro interno Anello esterno | 25,8 mm |
| a - Posizione punto di Applicazione Carico | 16,6 mm |
| α - Angolo di contatto | 25 ° |
| rs - Raggio minimo del Raccordo | 0,6 mm |
| Classe di gioco radiale | CN |
| Classe di precisione | P0 |
| Peso | 0,051 kg |
| PRESTAZIONI | | C - Capacità carico dinamico | 10,4 kN |
| C0 - Capacità carico statico | 5,9 kN |
| Cu - Carico limite a fatica | 0,38 kN |
| f0 - Coefficiente | 12.8 |
| Nref - Velocità termica di riferimento | 16000 tr/min |
| Nlim - Velocità meccanica limite | 22000 tr/min |
| Tmin - Temp min di funzionamento | -20 °C |
| Tmax - Temp max di funzionamento | 120 °C |
| FREQUENZE DEL CUSCINETTO | | BPFO - Frequenza propria anello esterno (60 giri/min) | 2,635 Hz |
| BPFI - Frequenza propria anello interno (60 giri/min) | 4,365 Hz |
| FTF - Frequenza propria gabbia (60 giri/min) | 0,376 Hz |
| BSF - Frequenza propria corpi volventi (60 giri/min) | 3,443 Hz |

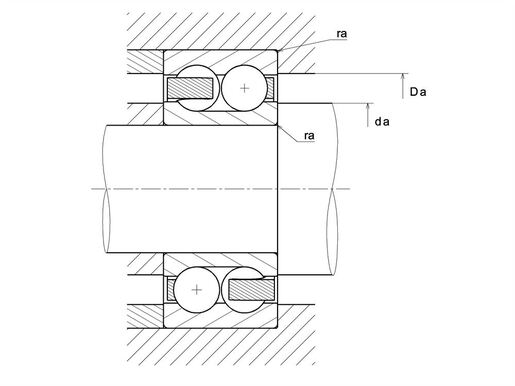

| DIMENSIONI DI INGOMBRO | | da min - Diametro minimo spalla AI | 16 mm |
| Da max - Diametro massimo spalla AE | 28 mm |
| ra max - Raggio massimo di raccordo dell'albero e dell'alloggiamento | 0,6 mm |
