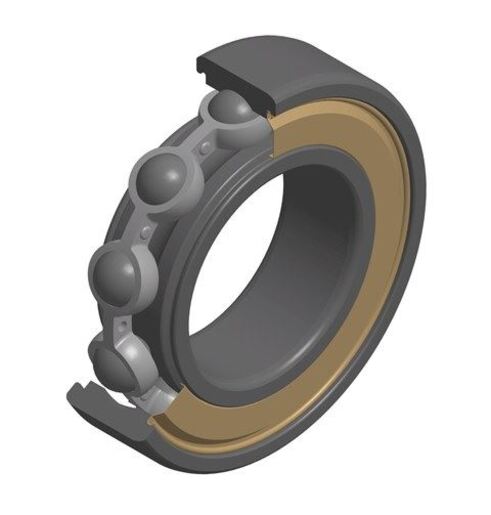

Cuscinetto radiale rigido a sfere, gabbia in lamiera, deflettore su un lato
Il cuscinetto rigido a sfere ad una corona è il cuscinetto più diffuso. È disponibile in un'ampia varietà dimensionale e con un'ampia scelta di opzioni possibili: tenuta stagna, con deflettori, presenza di un anello di arresto, diverse classi di gioco, diversi tipi di gabbie, ecc...
File 3D
Scheda tecnica

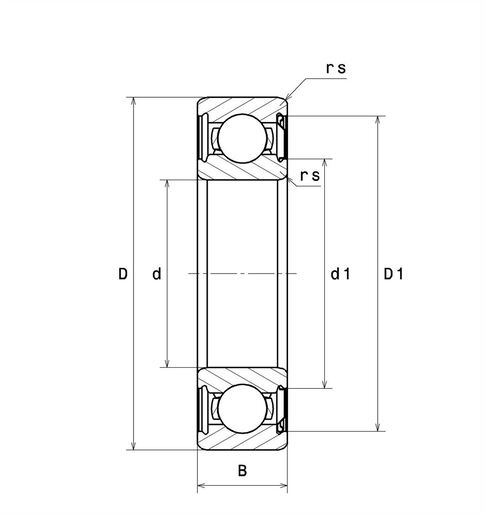

| CARATTTERISTICHE TECNICHE | |
|---|---|
| Marchio | SNR |
| d - Diametro interno | 12 mm |
| D - Diametro Esterno | 28 mm |
| B - Larghezza cuscinetto/anello interno | 8 mm |
| d1 - Diametro esterno Anello interno | 17,2 mm |
| D1 - Diametro interno Anello esterno | 25,5 mm |
| rs - Raggio minimo del Raccordo | 0,3 mm |
| Classe di gioco radiale | C5 |
| Peso | 0,021 kg |
| PRESTAZIONI | |
|---|---|
| C - Capacità carico dinamico | 5,4 kN |
| C0 - Capacità carico statico | 2,37 kN |
| Cu - Carico limite a fatica | 0,11 kN |
| f0 - Coefficiente | 13.1 |
| Nref - Velocità termica di riferimento | 24000 tr/min |
| Nlim - Velocità meccanica limite | 46000 tr/min |
| Tmin - Temp min di funzionamento | -40 °C |
| Tmax - Temp max di funzionamento | 120 °C |
| FREQUENZE DEL CUSCINETTO | |
|---|---|
| BPFO - Frequenza propria anello esterno (60 giri/min) | 3,047 Hz |
| BPFI - Frequenza propria anello interno (60 giri/min) | 4,953 Hz |
| FTF - Frequenza propria gabbia (60 giri/min) | 0,381 Hz |
| BSF - Frequenza propria corpi volventi (60 giri/min) | 3,961 Hz |

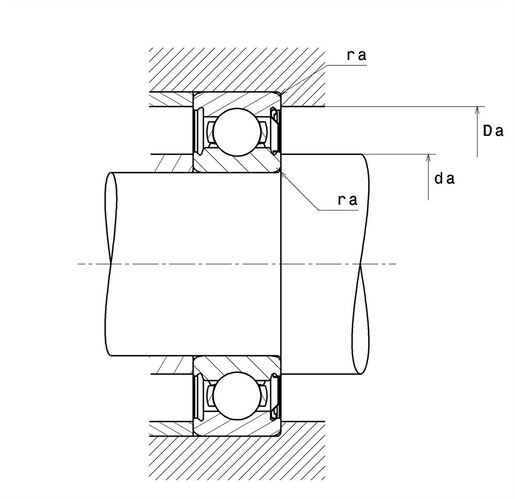

| DIMENSIONI DI INGOMBRO | |
|---|---|
| da min - Diametro minimo spalla AI | 14 mm |
| da max - Diametro massimo spalla AI | 17,2 mm |
| Da max - Diametro massimo spalla AE | 26 mm |
| ra max - Raggio massimo di raccordo dell'albero e dell'alloggiamento | 0,3 mm |
