7310BGM - SNR

7310BGM

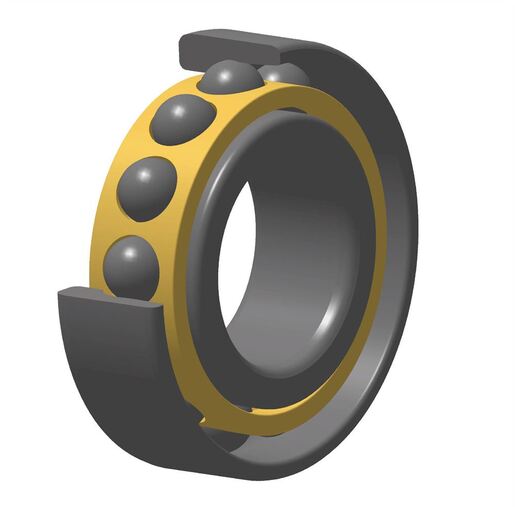

Cuscinetto a sfere a contatto obliquo, gabbia massiccia centrata sulle sfere

Il cuscinetto ad una corona di sfere a contatto obliquo è progettato per sostenere carichi combinati, dalla componente assiale predominante. Montato in opposizione ad un altro cuscinetto dello stesso tipo, assicura una grande rigidità del montaggio.
La gamma NTN-SNR propone diverse varianti: angoli di 30° o 40°, gabbie in poliammide, gabbia in acciaio stampato o massiccia in ottone, associazione universale, giochi o precarichi, ecc...

Scarica

CAD file

Scheda tecnica

Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

CARATTTERISTICHE TECNICHE

d 50 mm
D 110 mm
B 27 mm
d1 73,1 mm
d2 57 mm
D1 87,6 mm
D2 103,3 mm
a 47 mm
Angolo di contatto α 40 °
rs min 2 mm
r1s min 1 mm
Classe di gioco radiale CN
Peso 1,08 kg
Marchio SNR
Product classification image

PRESTAZIONI

Capacità carico dinamico (C) 67,5 kN
Capacità carico statico (C0) 47,1 kN
Carico limite a fatica (Cu) 2,14 kN
Nref 6200 tr/min
Nlim 8100 tr/min
Temp min di funzionamento (Tmin) -40 °C
Temp max di funzionamento (Tmax) 120 °C

DIMENSIONI DI INGOMBRO

da min 60 mm
db min 60 mm
Da max 100 mm
Db max 104,5 mm
r1a max 1 mm
ra max 2 mm
Product classification image
Calcul factors image
