ES201G2T20 - SNR

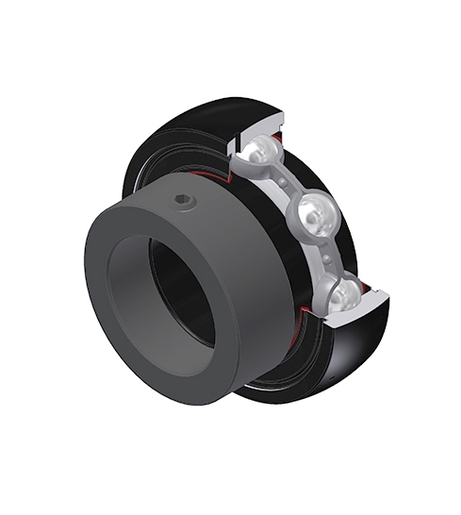

ES201G2T20

Diametro esterno sferico, fissaggio tramite anello eccentrico, tenuta a labirinto, per applicazioni ad alta temperatura

Scarica

File 3D

Scheda tecnica

Accedi per aggiungere i prodotti al carrello
Contattaci
CARATTTERISTICHE TECNICHE
B - Larghezza Anello interno19,1 mm
B1 - Larghezza totale AI (con anello eccentrico di fissaggio)28,6 mm
B2 - larghezza anello eccentrico di fissaggio /dado + rondella della bussola13,5 mm
C - Larghezza anello esterno12 mm
C1 - Distanza centro del AE al centro zona di lubrificazione3,6 mm
d - diametro interno12 mm
d1 - Diametro esterno del'anello eccentrico di fissaggio / dado + rondella della bussola27,2 mm
D - Diametro esterno AE40 mm
G - Impostazione dimensione viteM6x1
m - Regolazione della distanza della vite5 mm
r - Raggio dell'anello interno0.6
S - Dist. dal centro della pista alla faccia AI sul lato opposto disp. di chiusura6,5 mm
SW - Dimensione Chiave3 mm
MarchioSNR
Product classification image
PRESTAZIONI
C - Capacità di carico dinamico9,55 kN
C0 - Capacità di carico statico4,78 kN
Temperatura minima di funzionamento-20 °C
Temperatura massima di funzionamento200 °C
ALTRE CARATTERISTICHE
Peso0,14 kg
Coppia di serraggio raccomandata per viti fissaggio cave5,5 N-m
