ESEHE203T20 - SNR

ESEHE203T20

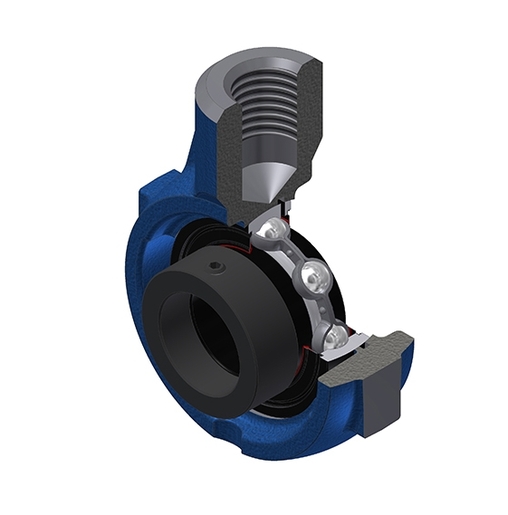

Corpo esterno in ghisa, cuscinetto-inserto radiale a sfere con anello eccentrico, tenuta a labbro singolo, per applicazioni ad alta temperatura

Supporti autoallineanti con ampia scelta di supporti di fissaggio, disponibili in ghisa, acciaio inox o termoplastica.

Scarica

File 3D

Scheda tecnica

KitIl kit contiene le seguenti referenze - ES203G2T20 - EHE203
Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

CARATTTERISTICHE TECNICHE

A - Larghezza alloggiamento 25 mm
A2 - Larghezza alloggiamento lato scanalatura guida (T/ST) / Larghezza al foro di montaggio 30 mm
B1 - Larghezza totale AI (con anello eccentrico di fissaggio) 28,6 mm
d - diametro interno 17 mm
d1 - Diametro esterno del'anello eccentrico di fissaggio / dado + rondella della bussola 27,2 mm
E - Profondità filettatura foro di montaggio 21 mm
G - Ingrassatore M6x1
g1 - Dimensione filettatura M16
H - Lunghezza, larghezza o diametro dell'alloggiamento 65 mm
L - Lunghezza alloggiamento 91 mm
L1 - Distanza dalla superficie di montaggio sul lato di fissaggio al centro del cuscinetto 58 mm
L3 - Lunghezza della scanalatura/superficie di guida 38 mm
S - Dist. dal centro della pista alla faccia AI sul lato opposto disp. di chiusura 6,5 mm
Marchio SNR
Product classification image

PRESTAZIONI

C - Capacità di carico dinamico 9,55 kN
C0 - Capacità di carico statico 4,78 kN
Temperatura minima di funzionamento -20 °C
Temperatura massima di funzionamento 200 °C

ALTRE CARATTERISTICHE

Peso 0,63 kg
