ESEHE204-12 - SNR

ESEHE204-12

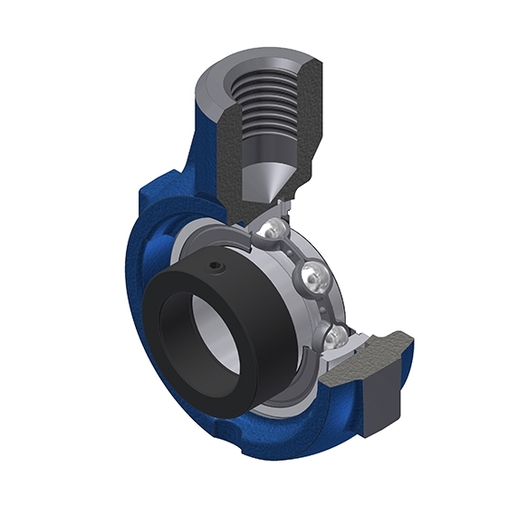

Corpo esterno in ghisa, cuscinetto-inserto radiale a sfere con anello eccentrico, tenuta a labbro singolo

Supporti autoallineanti con ampia scelta di supporti di fissaggio, disponibili in ghisa, acciaio inox o termoplastica.

Scarica

Scheda tecnica

KitIl kit contiene le seguenti referenze - ES204-12G2 - EHE204
Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

CARATTTERISTICHE TECNICHE

A - Larghezza alloggiamento 25 mm
A2 - Larghezza alloggiamento lato scanalatura guida (T/ST) / Larghezza al foro di montaggio 30 mm
B1 - Larghezza totale AI (con anello eccentrico di fissaggio) 30,9 mm
d - diametro interno 19,05 mm
d1 - Diametro esterno del'anello eccentrico di fissaggio / dado + rondella della bussola 32,4 mm
E - Profondità filettatura foro di montaggio 21 mm
G - Ingrassatore R1/8"
g1 - Dimensione filettatura M16
H - Lunghezza, larghezza o diametro dell'alloggiamento 65 mm
L - Lunghezza alloggiamento 91 mm
L1 - Distanza dalla superficie di montaggio sul lato di fissaggio al centro del cuscinetto 58 mm
L3 - Lunghezza della scanalatura/superficie di guida 38 mm
S - Dist. dal centro della pista alla faccia AI sul lato opposto disp. di chiusura 7,5 mm
Marchio SNR
Product classification image

PRESTAZIONI

C - Capacità di carico dinamico 12,8 kN
C0 - Capacità di carico statico 6,65 kN
Temperatura minima di funzionamento -20 °C
Temperatura massima di funzionamento 100 °C

ALTRE CARATTERISTICHE

Peso 0,55 kg
