ESEHE208-24T20 - SNR

ESEHE208-24T20

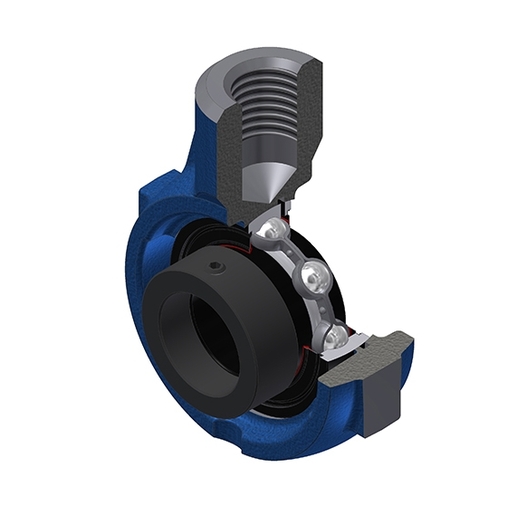

Corpo esterno in ghisa, cuscinetto-inserto radiale a sfere con anello eccentrico, tenuta a labbro singolo, per applicazioni ad alta temperatura

Supporti autoallineanti con ampia scelta di supporti di fissaggio, disponibili in ghisa, acciaio inox o termoplastica.

Scarica

Scheda tecnica

KitIl kit contiene le seguenti referenze - ES208-24G2T20 - EHE208
Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

CARATTTERISTICHE TECNICHE

A - Larghezza alloggiamento 36 mm
A2 - Larghezza alloggiamento lato scanalatura guida (T/ST) / Larghezza al foro di montaggio 40 mm
B1 - Larghezza totale AI (con anello eccentrico di fissaggio) 43,7 mm
d - diametro interno 38,1 mm
d1 - Diametro esterno del'anello eccentrico di fissaggio / dado + rondella della bussola 58 mm
E - Profondità filettatura foro di montaggio 24 mm
G - Ingrassatore R1/8"
g1 - Dimensione filettatura M24
H - Lunghezza, larghezza o diametro dell'alloggiamento 100 mm
L - Lunghezza alloggiamento 135 mm
L1 - Distanza dalla superficie di montaggio sul lato di fissaggio al centro del cuscinetto 85 mm
L3 - Lunghezza della scanalatura/superficie di guida 45 mm
S - Dist. dal centro della pista alla faccia AI sul lato opposto disp. di chiusura 11 mm
Marchio SNR
Product classification image

PRESTAZIONI

C - Capacità di carico dinamico 29,6 kN
C0 - Capacità di carico statico 18,2 kN
Temperatura minima di funzionamento -20 °C
Temperatura massima di funzionamento 200 °C

ALTRE CARATTERISTICHE

Peso 1,58 kg
