ESFE212T20 - SNR

ESFE212T20

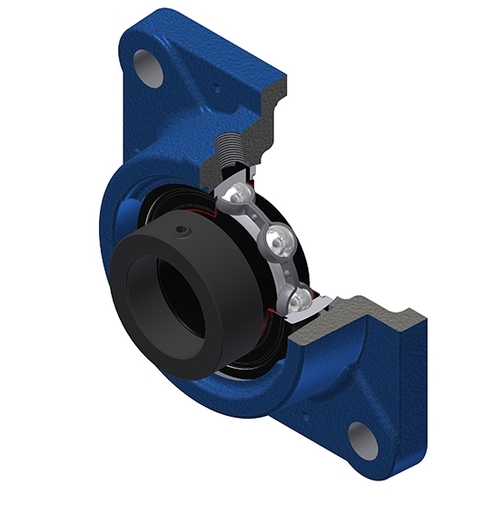

Corpo esterno in ghisa, cuscinetto-inserto radiale a sfere con anello eccentrico, tenuta a labbro singolo, per applicazioni ad alta temperatura

Supporti autoallineanti con ampia scelta di supporti di fissaggio, disponibili in ghisa, acciaio inox o termoplastica.

Scarica

File 3D

Scheda tecnica

KitIl kit contiene le seguenti referenze - ES212G2T20 - FE212
Accedi per aggiungere i prodotti al carrello
Contattaci
CARATTTERISTICHE TECNICHE
MarchioSNR

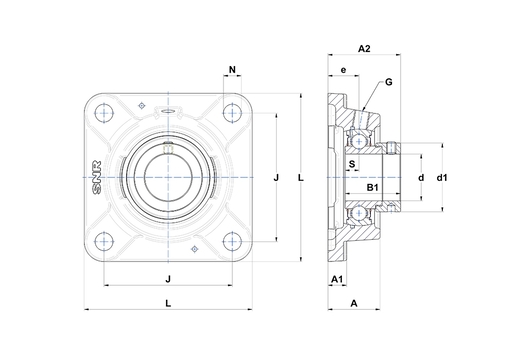

A - Altezza alloggiamento53,5 mm
A1 - Altezza base / altezza flangia16 mm
A2 - Altezza totale della superficie di montaggio71,3 mm
B - Larghezza Anello interno33,4 mm
B1 - Larghezza totale Anello Interno49,3 mm
d - diametro interno60 mm
d1 - Diametro esterno del'anello eccentrico di fissaggio / dado + rondella della bussola82 mm
e - Distanza tra superficie di montaggio e cuscinetto34 mm
G - IngrassatoreR1/8"
J - Distanza fori di fissaggio143 mm
L - Larghezza alloggiamento / diametro175 mm
N - Dimensioni foro di fissaggio18 mm
S - Distanza tra faccia e centro del cuscinetto12 mm
Product classification image
PRESTAZIONI
C - Capacità di carico dinamico52,5 kN
C0 - Capacità di carico statico32,8 kN
Temperatura minima di funzionamento-20 °C
Temperatura massima di funzionamento200 °C
ALTRE CARATTERISTICHE
Peso4,53 kg
Coppia di serraggio raccomandata per viti fissaggio cave22 N-m
