ESSP201CCE

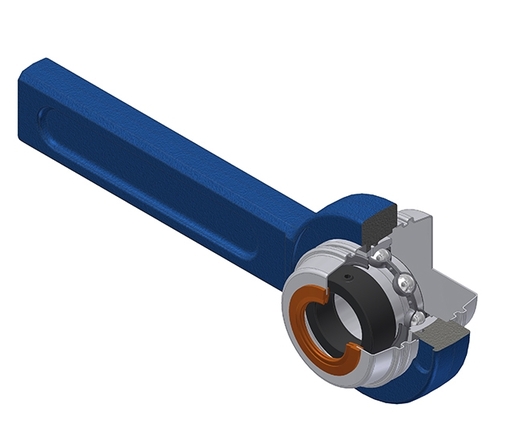

Corpo esterno in ghisa, cuscinetto-inserto radiale a sfere con anello eccentrico, tenuta a labbro singolo

Supporti autoallineanti con ampia scelta di supporti di fissaggio, disponibili in ghisa, acciaio inox o termoplastica.

Scarica

Scheda tecnica

KitIl kit contiene le seguenti referenze- ES201G2- SPR14- SCOE201-12- SCCE203- SPR11- SPR12- SP203-205/40N
Accedi per aggiungere i prodotti al carrello
Contattaci
CARATTTERISTICHE TECNICHE
MarchioSNR

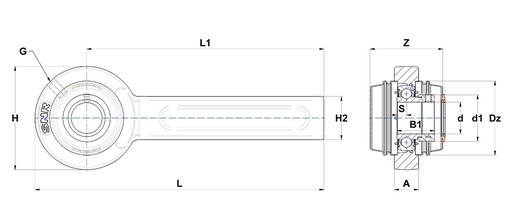

A - Larghezza alloggiamento21 mm
B1 - Larghezza totale Anello Interno28,6 mm
d - diametro interno12 mm
d1 - Diametro esterno del'anello eccentrico di fissaggio / dado + rondella della bussola27,2 mm
Dz - Diametreo esterno del coperchio46 mm
G - IngrassatoreR1/8"
H - Lunghezza, larghezza o diametro dell'alloggiamento78 mm
H2 - Altezza / Larghezza alloggiamento41 mm
L - Lunghezza alloggiamento264 mm
L1 - Distanza dalla superficie di montaggio sul lato di fissaggio al centro del cuscinetto225 mm
S - Distanza tra faccia e centro del cuscinetto6,5 mm
Z - Larghezza sopra i coperchi55,5 mm
Product classification image
PRESTAZIONI
C - Capacità di carico dinamico9,55 kN
C0 - Capacità di carico statico4,78 kN
Temperatura minima di funzionamento-20 °C
Temperatura massima di funzionamento100 °C
ALTRE CARATTERISTICHE
Telaio tenditore 2SPR11
Telaio tenditore 3SPR12
Telaio tenditore 4SPR14
Peso1,699 kg
