Corpo esterno in ghisa, cuscinetto-inserto radiale a sfere con anello eccentrico, tenuta a labbro singolo, per applicazioni ad alta temperatura
Supporti autoallineanti con ampia scelta di supporti di fissaggio, disponibili in ghisa, acciaio inox o termoplastica.
Scheda tecnica
Specifica

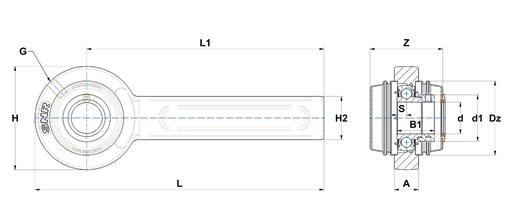

CARATTTERISTICHE TECNICHE | |
|---|---|
| A - Larghezza alloggiamento | 31 mm |
| B1 - Larghezza totale AI (con anello eccentrico di fissaggio) | 43,7 mm |
| d - diametro interno | 50 mm |
| d1 - Diametro esterno del'anello eccentrico di fissaggio / dado + rondella della bussola | 67,2 mm |
| Dz - Diametreo esterno del coperchio | 100 mm |
| G - Ingrassatore | R1/8" |
| H - Lunghezza, larghezza o diametro dell'alloggiamento | 120 mm |
| H2 - Altezza / Larghezza alloggiamento | 61 mm |
| L - Lunghezza alloggiamento | 320 mm |
| L1 - Distanza dalla superficie di montaggio sul lato di fissaggio al centro del cuscinetto | 260 mm |
| S - Dist. dal centro della pista alla faccia AI sul lato opposto disp. di chiusura | 11 mm |
| Z - Larghezza sopra i coperchi | 90,5 mm |
| Marchio | SNR |
PRESTAZIONI | |
|---|---|
| C - Capacità di carico dinamico | 35,1 kN |
| C0 - Capacità di carico statico | 23,2 kN |
| Temperatura minima di funzionamento | -20 °C |
| Temperatura massima di funzionamento | 200 °C |
ALTRE CARATTERISTICHE | |
|---|---|
| Telaio tenditore 2 | SPR21 |
| Telaio tenditore 3 | SPR22 |
| Telaio tenditore 4 | SPR24 |
| Peso | 4,06 kg |
