EXF209T20CCE - SNR

EXF209T20CCE

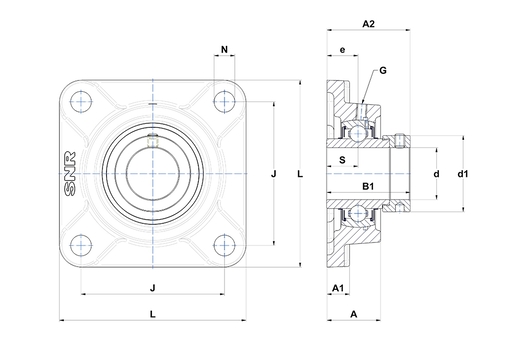

Nella figura, i supporti flangiati sono rappresentati con il coperchio di tipo aperto (albero passante). Il prodotto che ha scelto è dotato di coperchio chiuso (di estremità).

Supporti autoallineanti con ampia scelta di supporti di fissaggio, disponibili in ghisa, acciaio inox o termoplastica.

Scarica

Scheda tecnica

KitIl kit contiene le seguenti referenze - EX209G2T20 - SCCE209 - F209N
Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

CARATTTERISTICHE TECNICHE

A - Altezza alloggiamento 38 mm
A1 - Altezza base /altezza flangia 16 mm
A2 - Altezza totale della superficie di montaggio 56,9 mm
B - Larghezza Anello interno 42,8 mm
B1 - Larghezza totale AI (con anello eccentrico di fissaggio) 56,3 mm
d - diametro interno 45 mm
d1 - Diametro esterno del'anello eccentrico di fissaggio / dado + rondella della bussola 62 mm
Dz - Diametreo esterno del coperchio 95 mm
e - Distanza tra superficie di montaggio e cuscinetto 22 mm
G - Ingrassatore M6x1
J - Distanza fori di fissaggio 105 mm
L - Larghezza alloggiamento / diametro 137 mm
N - Dimensioni foro di fissaggio 16 mm
S - Dist. dal centro della pista alla faccia AI sul lato opposto disp. di chiusura 21,4 mm
Z - Larghezza sopra i coperchi 63,4 mm
Marchio SNR
Product classification image

PRESTAZIONI

C - Capacità di carico dinamico 31,85 kN
C0 - Capacità di carico statico 20,8 kN
Temperatura minima di funzionamento -20 °C
Temperatura massima di funzionamento 200 °C

ALTRE CARATTERISTICHE

Peso 2,377 kg
Coppia di serraggio raccomandata per viti fissaggio cave 11,5 N-m
