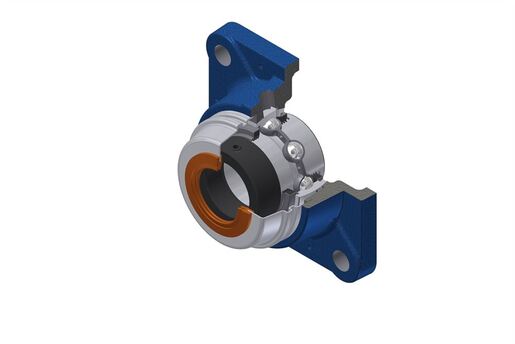

Corpo esterno in ghisa, cuscinetto-inserto radiale a sfere con anello eccentrico, tenuta a triplo labbro.

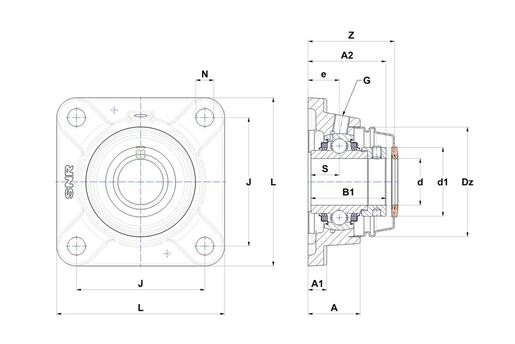

Nella figura, i supporti flangiati sono rappresentati con il coperchio di tipo aperto (albero passante). Il prodotto che ha scelto è dotato di coperchio chiuso (di estremità).
Supporti autoallineanti con ampia scelta di supporti di fissaggio, disponibili in ghisa, acciaio inox o termoplastica.
Scheda tecnica
| CARATTTERISTICHE TECNICHE | |
|---|---|
| Marchio | SNR |
| A - Altezza alloggiamento | 30 mm |
| A1 - Altezza base / altezza flangia | 11 mm |
| A2 - Altezza totale della superficie di montaggio | 45,9 mm |
| B - Larghezza Anello interno | 34,8 mm |
| B1 - Larghezza totale Anello Interno | 44,3 mm |
| d - diametro interno | 25 mm |
| d1 - Diametro esterno del'anello eccentrico di fissaggio / dado + rondella della bussola | 37,4 mm |
| Dz - Diametreo esterno del coperchio | 60 mm |
| e - Distanza tra superficie di montaggio e cuscinetto | 19 mm |
| G - Ingrassatore | R1/8" |
| J - Distanza fori di fissaggio | 70 mm |
| L - Larghezza alloggiamento / diametro | 95 mm |
| N - Dimensioni foro di fissaggio | 11,5 mm |
| S - Distanza tra faccia e centro del cuscinetto | 17,4 mm |
| Z - Larghezza sopra i coperchi | 51 mm |
| PRESTAZIONI | |
|---|---|
| C - Capacità di carico dinamico | 14 kN |
| C0 - Capacità di carico statico | 7,88 kN |
| Temperatura minima di funzionamento | -20 °C |
| Temperatura massima di funzionamento | 100 °C |
| ALTRE CARATTERISTICHE | |
|---|---|
| Peso | 0,885 kg |
| Coppia di serraggio raccomandata per viti fissaggio cave | 5,5 N-m |
