Product information

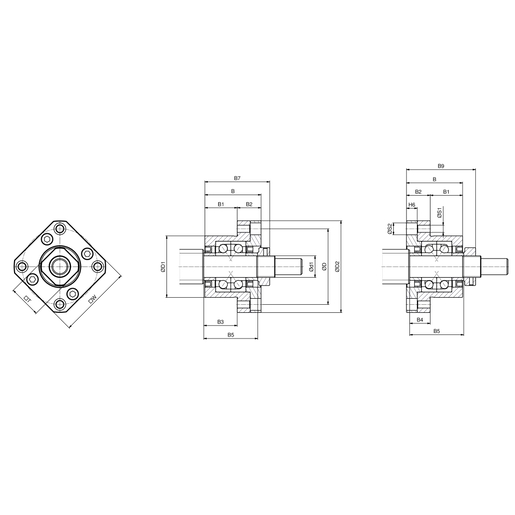

| CARATTTERISTICHE TECNICHE | |
|---|---|

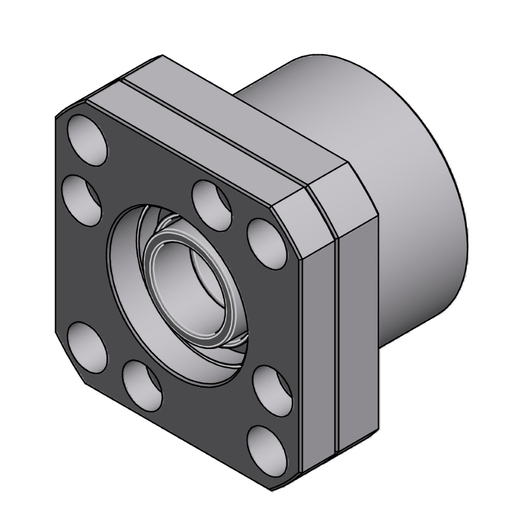

| Designazione | FK15_C5 |
| Marchio | SNR |
| Serie | FK |
| Tipo unità | Flange type |
| Materiale | Carbon steel |
| D | 50 mm |
| D1 g6 | 40 mm |
| D2 | 63 mm |
| B - Larghezza Flangia | 32 mm |
| B1 | 17 mm |
| B2 | 15 mm |
| B3 | 21 mm |
| B4 | 17 mm |
| B5 | 38 mm |
| B7 | 42 mm |
| B9 | 44 mm |
| H6 | 6 mm |
| Sezione quadrata W | 52 mm |
| S1 | 5,5 mm |
| S2 | 9,5 mm |
| Sezione quadrata T | 22 mm |
| Angolo di contatto | 30 ° |
| d1 | 15 mm |
| Peso | 0,39 kg |
| PRESTAZIONI | |
|---|---|
| Ca - Capacità carico assiale dinamico | 5,75 kN |
| Cr - Capacità carico dinamico | 5,75 kN |
| C0a - Capacità carico assiale statico | 3,1 kN |
| C0r - Capacità carico statico | 3,1 kN |
| Carico assiale statico massimo, direzione di trazione | 2,9 kN |
| Carico assiale statico massimo, direzione della pressione | 2,9 kN |
| Coppia di avviamento | 0.023 |
| Kba - Costante di elasticità assiale, direzione di trazione | 111 N/µm |
| KBr - Costante di elasticità assiale, direzione della pressione | 111 N/µm |
