HM3088 - SNR

HM3088

Scarica

Scheda tecnica

Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

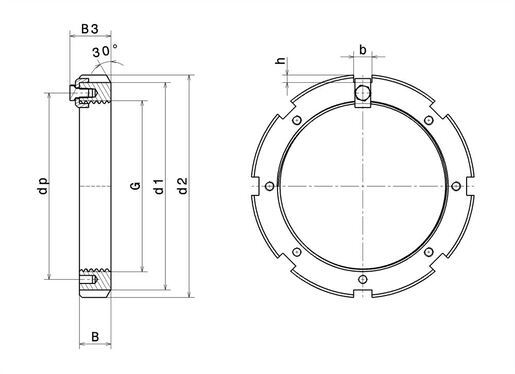

CARATTTERISTICHE TECNICHE

G -Designazione di filettatura Tr440X5
d2 - Diametro esterno della ghiera 520 mm
B - Larghezza dado 60 mm
d1 - Diametro esterno superficie bloccaggio dado 490 mm
Angolo di smusso del dado 30 °
b - Larghezza tacca 32 mm
h - Profondità tacca 15 mm
dP - Diametro fori di posizionamento staffa di fissaggio 463 mm
Product classification image

TECHNICAL CHARACTERISTICS

Riferimento dispositivo bloccaggio associato MS3088
Peso 26,2 kg
Marchio SNR
