HM30/530 - SNR

HM30/530

Scarica

Scheda tecnica

Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

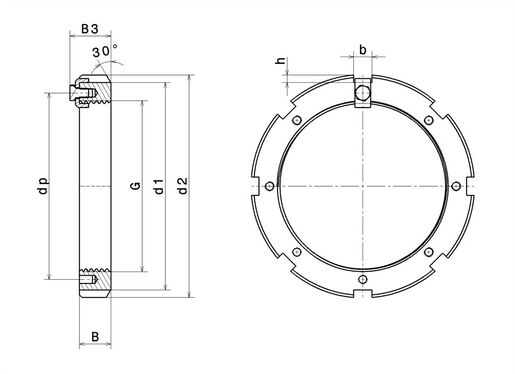

CARATTTERISTICHE TECNICHE

G -Designazione di filettatura Tr530X6
d2 - Diametro esterno della ghiera 630 mm
B - Larghezza dado 75 mm
d1 - Diametro esterno superficie bloccaggio dado 590 mm
Angolo di smusso del dado 30 °
b - Larghezza tacca 40 mm
h - Profondità tacca 20 mm
dP - Diametro fori di posizionamento staffa di fissaggio 558 mm
Product classification image

TECHNICAL CHARACTERISTICS

Riferimento dispositivo bloccaggio associato MS30/530
Peso 42,8 kg
Marchio SNR
