HM30/670 - SNR

HM30/670

Scarica

Scheda tecnica

Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

CARATTTERISTICHE TECNICHE

G -Designazione di filettatura Tr670X6
d2 - Diametro esterno della ghiera 780 mm
B - Larghezza dado 80 mm
d1 - Diametro esterno superficie bloccaggio dado 740 mm
Angolo di smusso del dado 30 °
b - Larghezza tacca 45 mm
h - Profondità tacca 20 mm
dP - Diametro fori di posizionamento staffa di fissaggio 703 mm

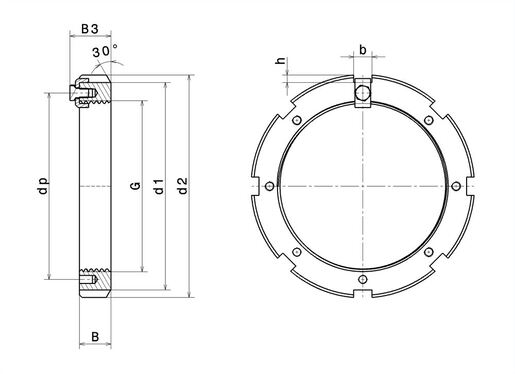

Product classification image

TECHNICAL CHARACTERISTICS

Riferimento dispositivo bloccaggio associato MS30/670
Peso 71,5 kg
Marchio SNR
