Ghiere

HM3192 - SNR

HM3192

Documentation

Product information

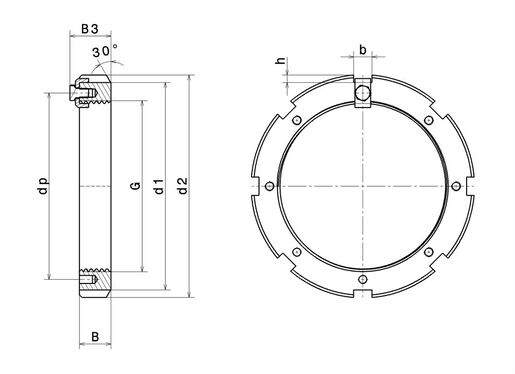

CARATTTERISTICHE TECNICHE
MarchioSNR
G -Designazione di filettaturaTr460X5
d2 - Diametro esterno della ghiera580 mm
B - Larghezza dado75 mm
d1 - Diametro esterno superficie bloccaggio dado540 mm
Angolo di smusso del dado30 °
b - Larghezza tacca36 mm
h - Profondità tacca20 mm
dP - Diametro fori di posizionamento staffa di fissaggio498 mm
Peso50,2 kg
undefined
CARATTERISTICHE TECNICHE
Riferimento dispositivo bloccaggio associatoMS3188
