ML7009HVUJ74S - SNR

ML7009HVUJ74S

Cuscinetto a sfere a contatto obliquo, ad alta precisione, serie ML ad alta velocità, gabbia in resina stratificata centrata sull'anello esterno

Nelle gamme di cuscinetti a sfere di super precisione, i cuscinetti a sfere a contatto obliquo di super precisione soddisfano i requisiti di massima affidabilità con migliori prestazioni in termini di rigidità, velocità, capacità e precisione. Questi cuscinetti sono raccomandati per applicazioni che richiedono precisione, come i mandrini di macchine utensili. NTN-SNR ha completato la gamma standard con gamme dedicate alle esigenze specifiche di velocità, di tenuta stagna, di ingrassaggio, ecc.

Scarica

CAD file

Scheda tecnica

Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

CARATTTERISTICHE TECNICHE

d 45 mm
D 75 mm
B 16 mm
d1 54,7 mm
d2 52,4 mm
D1 66,31 mm
D2 68,46 mm
a 22 mm
Angolo di contatto α 25 °
rs min 1 mm
r1s min 0,6 mm
f0 8.344
Classe di precisione P4S
Peso 0,238 kg
Marchio SNR

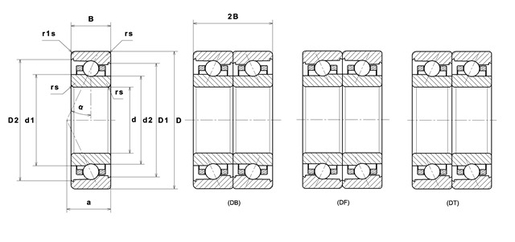

Product classification image

PRESTAZIONI

Capacità carico dinamico (C) 10,3 kN
Capacità carico statico (C0) 6,7 kN
Carico limite a fatica (Cu) 0,4 kN
Axial displacement K Factor 0.68
Livello di precarico 7
Valore del precarico 90000 kN
Axial rigidity 92 N/µm
Radial rigidity 205 N/µm
Temp min di funzionamento (Tmin) -30 °C
Temp max di funzionamento (Tmax) 120 °C
Velocità limite lub olio (Nlim) 33000 tr/min
Velocità limite lub grasso (Nlim) 23000 tr/min
Frequenza propria gabbia, FTF 0,451 Hz
Frequenza propria corpi volventi, BSF 9,171 Hz
Frequenza propria anello esterno, BPF0 9,923 Hz
Frequenza propria anello interno, BPFI 12,077 Hz

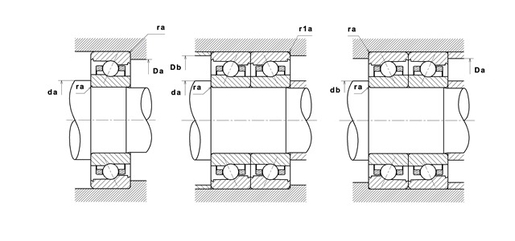

DIMENSIONI DI INGOMBRO

da min 50,5 mm
db min 50,5 mm
Da max 69,5 mm
Db max 69,5 mm
r1a max 0,6 mm
ra max 1 mm
Product classification image
Calcul factors image
