N211C4 - NTN

N211C4

Cuscinetto ad una corona di rulli cilindrici, per supporto libero, separabile, gabbia in acciaio

Nella gamma di cuscinetti a rulli cilindrici, il cuscinetto ad una corona di rulli cilindrici supporta carichi radiali elevati. Le gamme standard ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) sono disponibili con diversi tipi di gabbie, alesaggi, anelli di centraggio.

Scarica

File 3D

Scheda tecnica

Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

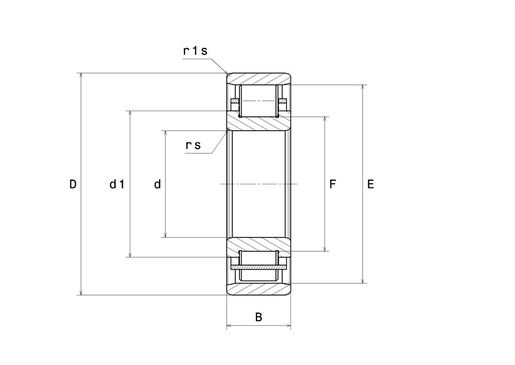

CARATTTERISTICHE TECNICHE

d - Diametro interno 55 mm
D - Diametro Esterno 100 mm
B - Larghezza cuscinetto/anello interno 21 mm
E - Diametro superiore rulli 88,5 mm
F - Diametro inferiore rulli 66,5 mm
d1 - Diametro esterno flangia AI 70,8 mm
rs - Raggio minimo del Raccordo 1,5 mm
r1s - Raggio minimo del Raccordo 1,1 mm
Classe di gioco radiale C4
Peso 0,626 kg
Marchio NTN
Product classification image

PRESTAZIONI

C - Capacità carico dinamico 64,5 kN
C0 - Capacità carico statico 62,5 kN
Cu - Carico limite a fatica 7,6 kN
Nlim - Velocità limite lub olio 8200 tr/min
Nlim - Velocità limite lub grasso 6900 tr/min
Tmin - Temp min di funzionamento -40 °C
Tmax - Temp max di funzionamento 120 °C

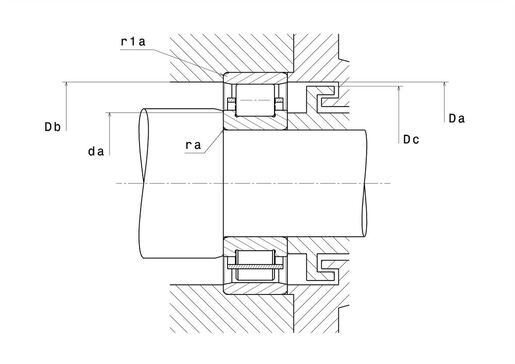

DIMENSIONI DI INGOMBRO

da min - Diametro minimo spalla AI 63 mm
Da max - Diametro massimo spalla AE 93,5 mm
Db min - Diametro minimo spalla faccia piccola 90 mm
Dc max - Diametro massimo passaggio AE 87 mm
ra max - Raggio massimo di raccordo 1,5 mm
r1a - Raggio massimo del raccordo 1 mm
Product classification image
Calcul factors image
