N214C3

Cuscinetto ad una corona di rulli cilindrici, per supporto libero, separabile, gabbia in acciaio

Nella gamma di cuscinetti a rulli cilindrici, il cuscinetto ad una corona di rulli cilindrici supporta carichi radiali elevati. Le gamme standard ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) sono disponibili con diversi tipi di gabbie, alesaggi, anelli di centraggio.

Scarica

File 3D

Scheda tecnica

Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

CARATTTERISTICHE TECNICHE

d - Diametro interno 70 mm
D - Diametro Esterno 125 mm
B - Larghezza cuscinetto/anello interno 24 mm
E - Diametro superiore rulli 110,5 mm
F - Diametro inferiore rulli 84,5 mm
d1 - Diametro esterno flangia AI 89,6 mm
rs - Raggio minimo del Raccordo 1,5 mm
r1s - Raggio minimo del Raccordo 1,5 mm
Classe di gioco radiale C3
Peso 1,1 kg
Marchio NTN
Product classification image

PRESTAZIONI

C - Capacità carico dinamico 92,5 kN
C0 - Capacità carico statico 95 kN
Cu - Carico limite a fatica 11,6 kN
Nlim - Velocità limite lub olio 6500 tr/min
Nlim - Velocità limite lub grasso 5500 tr/min
Tmin - Temp min di funzionamento -40 °C
Tmax - Temp max di funzionamento 120 °C

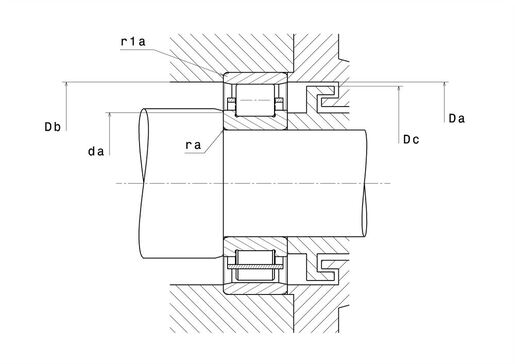

DIMENSIONI DI INGOMBRO

da min - Diametro minimo spalla AI 78 mm
Da max - Diametro massimo spalla AE 117 mm
Db min - Diametro minimo spalla faccia piccola 113 mm
Dc max - Diametro massimo passaggio AE 109 mm
ra max - Raggio massimo di raccordo 1,5 mm
r1a - Raggio massimo del raccordo 1,5 mm
