N215 - NTN

N215

Cuscinetto ad una corona di rulli cilindrici, per supporto libero, separabile, gabbia in acciaio

Nella gamma di cuscinetti a rulli cilindrici, il cuscinetto ad una corona di rulli cilindrici supporta carichi radiali elevati. Le gamme standard ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) sono disponibili con diversi tipi di gabbie, alesaggi, anelli di centraggio.

Scarica

File 3D

Scheda tecnica

Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

CARATTTERISTICHE TECNICHE

d - Diametro interno 75 mm
D - Diametro Esterno 130 mm
B - Larghezza cuscinetto/anello interno 25 mm
E - Diametro superiore rulli 116,5 mm
F - Diametro inferiore rulli 88,5 mm
d1 - Diametro esterno flangia AI 94 mm
rs - Raggio minimo del Raccordo 1,5 mm
r1s - Raggio minimo del Raccordo 1,5 mm
Classe di gioco radiale CN
Peso 1,21 kg
Marchio NTN

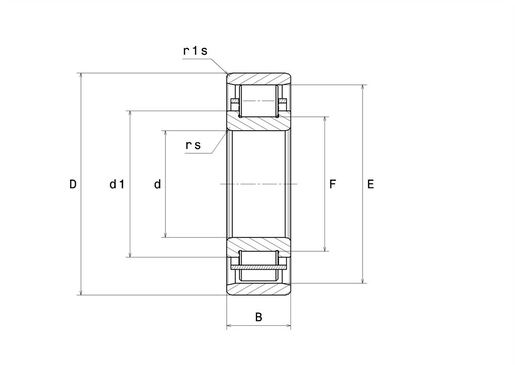

Product classification image

PRESTAZIONI

C - Capacità carico dinamico 107 kN
C0 - Capacità carico statico 111 kN
Cu - Carico limite a fatica 13,4 kN
Nlim - Velocità limite lub olio 6000 tr/min
Nlim - Velocità limite lub grasso 5100 tr/min
Tmin - Temp min di funzionamento -40 °C
Tmax - Temp max di funzionamento 120 °C
FTF - Frequenza propria gabbia 0,432 Hz
BSF - Frequenza propria corpi volventi 7,185 Hz
BPFO - Frequenza propria anello esterno 6,907 Hz
BPFI - Frequenza propria anello interno 9,093 Hz

DIMENSIONI DI INGOMBRO

da min - Diametro minimo spalla AI 83 mm
Da max - Diametro massimo spalla AE 122 mm
Db min - Diametro minimo spalla faccia piccola 118 mm
Dc max - Diametro massimo passaggio AE 115 mm
ra max - Raggio massimo di raccordo 1,5 mm
r1a - Raggio massimo del raccordo 1,5 mm
Product classification image
Calcul factors image
