Cuscinetto ad una corona di rulli cilindrici, per supporto libero, separabile, gabbia in poliammide
Nella gamma di cuscinetti a rulli cilindrici, il cuscinetto ad una corona di rulli cilindrici supporta carichi radiali elevati. Le gamme standard ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) sono disponibili con diversi tipi di gabbie, alesaggi, anelli di centraggio.
File 3D
Scheda tecnica

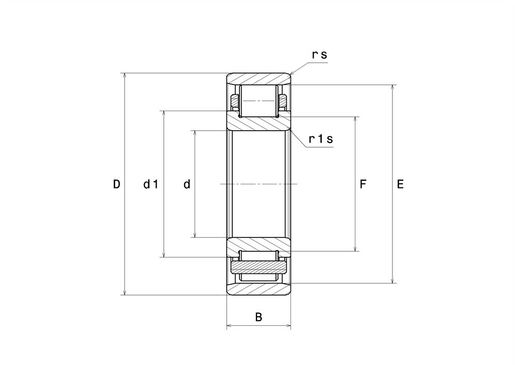

| CARATTTERISTICHE TECNICHE | |
|---|---|
| Marchio | SNR |
| d - Diametro interno | 65 mm |
| D - Diametro Esterno | 140 mm |
| B - Larghezza cuscinetto/anello interno | 33 mm |
| E - Diametro superiore rulli | 124,5 mm |
| F - Diametro inferiore rulli | 82,5 mm |
| d1 - Diametro esterno flangia AI | 90,5 mm |
| rs - Raggio minimo del Raccordo | 2,1 mm |
| r1s - Raggio minimo del Raccordo | 2,1 mm |
| Classe di gioco radiale | CN |
| Peso | 2,28 kg |
| PRESTAZIONI | |
|---|---|
| C - Capacità carico dinamico | 182 kN |
| C0 - Capacità carico statico | 193 kN |
| Cu - Carico limite a fatica | 23,3 kN |
| Nref - Velocità termica di riferimento | 4600 tr/min |
| Nlim - Velocità meccanica limite | 6000 tr/min |
| Nlim - Velocità limite lub olio | 4800 tr/min |
| Nlim - Velocità limite lub grasso | 4100 tr/min |
| Tmin - Temp min di funzionamento | -20 °C |
| Tmax - Temp max di funzionamento | 120 °C |
| FREQUENZE DEL CUSCINETTO | |
|---|---|
| BPFO - Frequenza propria anello esterno (60 giri/min) | 5,181 Hz |
| BPFI - Frequenza propria anello interno (60 giri/min) | 7,819 Hz |
| FTF - Frequenza propria gabbia (60 giri/min) | 0,399 Hz |
| BSF - Frequenza propria corpi volventi (60 giri/min) | 4,726 Hz |

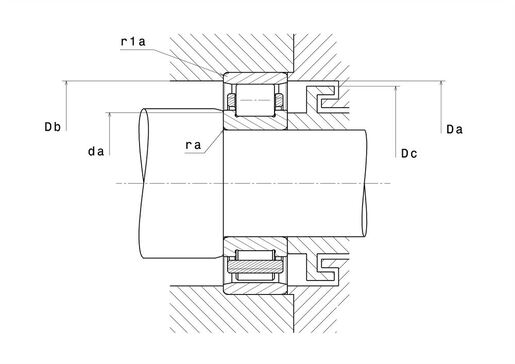

| DIMENSIONI DI INGOMBRO | |
|---|---|
| da min - Diametro minimo spalla AI | 76 mm |
| Da max - Diametro massimo spalla AE | 129 mm |
| Db min - Diametro minimo spalla faccia piccola | 126 mm |
| Dc max - Diametro massimo passaggio AE | 122 mm |
| ra max - Raggio massimo di raccordo | 2 mm |
| r1a - Raggio massimo del raccordo | 2 mm |
