Cuscinetto ad una corona di rulli cilindrici, singola direzione per carichi assiali, separabile, gabbia in poliammide
Nella gamma di cuscinetti a rulli cilindrici, il cuscinetto ad una corona di rulli cilindrici supporta carichi radiali elevati. Le gamme standard ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) sono disponibili con diversi tipi di gabbie, alesaggi, anelli di centraggio.
File 3D
Scheda tecnica
Specifica

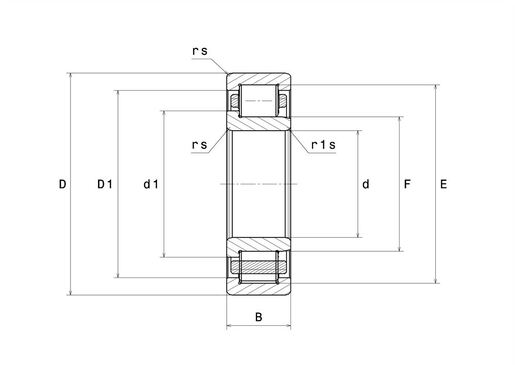

CARATTTERISTICHE TECNICHE | |
|---|---|
| d - Diametro interno | 45 mm |
| D - Diametro Esterno | 100 mm |
| B - Larghezza cuscinetto/anello interno | 25 mm |
| E - Diametro superiore rulli | 88,5 mm |
| F - Diametro inferiore rulli | 58,5 mm |
| d1 - Diametro esterno flangia AI | 64,5 mm |
| rs - Raggio minimo del Raccordo | 1,5 mm |
| r1s - Raggio minimo del Raccordo | 1,5 mm |
| Classe di gioco radiale | CN |
| Peso | 0,91 kg |
| Marchio | NTN |
PRESTAZIONI | |
|---|---|
| C - Capacità carico dinamico | 97,5 kN |
| C0 - Capacità carico statico | 98,5 kN |
| Cu - Carico limite a fatica | 12 kN |
| Nlim - Velocità limite lub olio | 7600 tr/min |
| Nlim - Velocità limite lub grasso | 6500 tr/min |
| Tmin - Temp min di funzionamento | -20 °C |
| Tmax - Temp max di funzionamento | 120 °C |
| FTF - Frequenza propria gabbia | 0,398 Hz |
| BSF - Frequenza propria corpi volventi | 4,696 Hz |
| BPFO - Frequenza propria anello esterno | 5,173 Hz |
| BPFI - Frequenza propria anello interno | 7,827 Hz |
DIMENSIONI DI INGOMBRO | |
|---|---|
| da min - Diametro minimo spalla AI | 53 mm |
| da max - diametro massimo spalla faccia piccola | 57 mm |
| dc min - Diametro minimo di passaggio AI | 66 mm |
| Da max - Diametro massimo spalla AE | 92 mm |
| ra max - Raggio massimo di raccordo | 1,5 mm |
