Cuscinetto ad una corona di rulli cilindrici, singola direzione per carichi assiali, separabile, gabbia in acciaio
--> Scopri i CRB con prezzo speciale
Nella gamma di cuscinetti a rulli cilindrici, il cuscinetto ad una corona di rulli cilindrici supporta carichi radiali elevati. Le gamme standard ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) sono disponibili con diversi tipi di gabbie, alesaggi, anelli di centraggio.
Accedi
Aggiungi prodotto al carrelloDocumentation
Product information

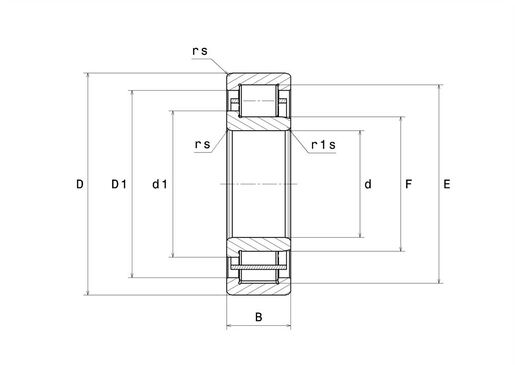

| CARATTTERISTICHE TECNICHE | |
|---|---|
| Marchio | NTN |
| d - Diametro interno | 35 mm |
| D - Diametro Esterno | 100 mm |
| B - Larghezza cuscinetto/anello interno | 25 mm |
| E - Diametro superiore rulli | 83 mm |
| F - Diametro inferiore rulli | 53 mm |
| d1 - Diametro esterno flangia AI | 59 mm |
| rs - Raggio minimo del Raccordo | 1,5 mm |
| r1s - Raggio minimo del Raccordo | 1,5 mm |
| Classe di gioco radiale | CN |
| Peso | 1,04 kg |
| PRESTAZIONI | |
|---|---|
| C - Capacità carico dinamico | 83,5 kN |
| C0 - Capacità carico statico | 69 kN |
| Cu - Carico limite a fatica | 8,4 kN |
| N lim - Velocità limite lub olio | 7500 tr/min |
| N lim - Velocità limite lub grasso | 6400 tr/min |
| Tmin - Temp min di funzionamento | -40 °C |
| Tmax - Temp max di funzionamento | 120 °C |
| DIMENSIONI DI INGOMBRO | |
|---|---|
| da min - Diametro minimo spalla AI | 43 mm |
| da max - diametro massimo spalla faccia piccola | 52 mm |
| dc min - Diametro minimo di passaggio AI | 61 mm |
| Da max - Diametro massimo spalla AE | 92 mm |
| ra max - Raggio massimo di raccordo | 1,5 mm |
