Cuscinetto ad una corona di rulli cilindrici, per supporto libero, separabile, gabbia in poliammide
Nella gamma di cuscinetti a rulli cilindrici, il cuscinetto ad una corona di rulli cilindrici supporta carichi radiali elevati. Le gamme standard ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) sono disponibili con diversi tipi di gabbie, alesaggi, anelli di centraggio.
File 3D
Scheda tecnica

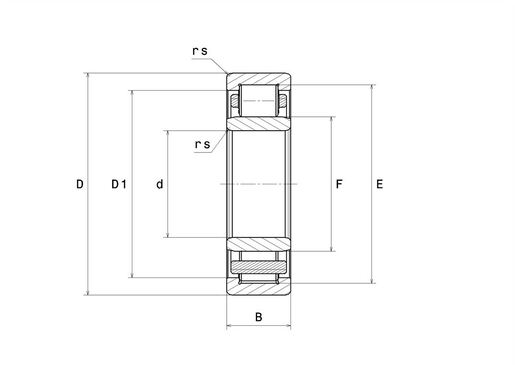

| CARATTTERISTICHE TECNICHE | |
|---|---|
| Marchio | SNR |
| d - Diametro interno | 20 mm |
| D - Diametro Esterno | 47 mm |
| B - Larghezza cuscinetto/anello interno | 18 mm |
| E - Diametro superiore rulli | 41,5 mm |
| F - Diametro inferiore rulli | 26,5 mm |
| D1 - Diametro interno flangia AE | 38,8 mm |
| rs - Raggio minimo del Raccordo | 1 mm |
| r1s - Raggio minimo del Raccordo | 0,6 mm |
| Classe di gioco radiale | CN |
| Peso | 0,146 kg |
| PRESTAZIONI | |
|---|---|
| C - Capacità carico dinamico | 33,6 kN |
| C0 - Capacità carico statico | 32,1 kN |
| Cu - Carico limite a fatica | 3,9 kN |
| Nref - Velocità termica di riferimento | 11000 tr/min |
| Nlim - Velocità meccanica limite | 19000 tr/min |
| Nlim - Velocità limite lub olio | 16000 tr/min |
| Nlim - Velocità limite lub grasso | 13000 tr/min |
| Tmin - Temp min di funzionamento | -20 °C |
| Tmax - Temp max di funzionamento | 120 °C |
| FREQUENZE DEL CUSCINETTO | |
|---|---|
| BPFO - Frequenza propria anello esterno (60 giri/min) | 4,676 Hz |
| BPFI - Frequenza propria anello interno (60 giri/min) | 7,324 Hz |
| FTF - Frequenza propria gabbia (60 giri/min) | 0,39 Hz |
| BSF - Frequenza propria corpi volventi (60 giri/min) | 4,313 Hz |
| DIMENSIONI DI INGOMBRO | |
|---|---|

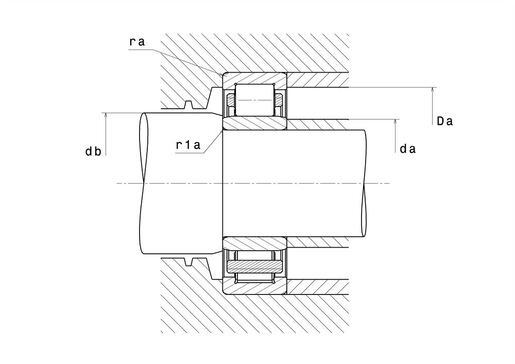

| da min - Diametro minimo spalla AI | 24 mm |
| da max - diametro massimo spalla faccia piccola | 26 mm |
| Da max - Diametro massimo spalla AE | 42 mm |
| ra max - Raggio massimo di raccordo | 1 mm |
| r1a - Raggio massimo del raccordo | 0,6 mm |
