Cuscinetto ad una corona di rulli cilindrici, per supporto libero, separabile, gabbia in poliammide
Nella gamma di cuscinetti a rulli cilindrici, il cuscinetto ad una corona di rulli cilindrici supporta carichi radiali elevati. Le gamme standard ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) sono disponibili con diversi tipi di gabbie, alesaggi, anelli di centraggio.
File 3D
Scheda tecnica

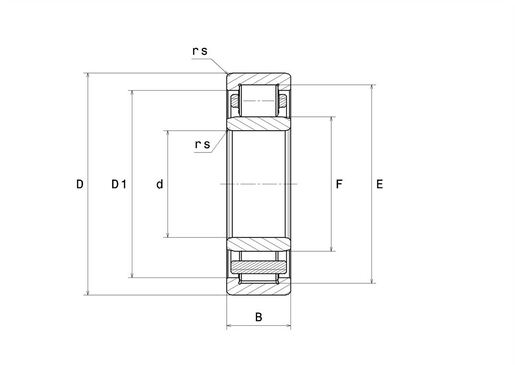

| CARATTTERISTICHE TECNICHE | |
|---|---|
| Marchio | SNR |
| d - Diametro interno | 80 mm |
| D - Diametro Esterno | 140 mm |
| B - Larghezza cuscinetto/anello interno | 33 mm |
| E - Diametro superiore rulli | 127,3 mm |
| F - Diametro inferiore rulli | 95,3 mm |
| D1 - Diametro interno flangia AE | 122,9 mm |
| rs - Raggio minimo del Raccordo | 2 mm |
| r1s - Raggio minimo del Raccordo | 2 mm |
| Classe di gioco radiale | CN |
| Peso | 2,02 kg |
| PRESTAZIONI | |
|---|---|
| C - Capacità carico dinamico | 191 kN |
| C0 - Capacità carico statico | 252 kN |
| Cu - Carico limite a fatica | 29,8 kN |
| Nref - Velocità termica di riferimento | 3400 tr/min |
| Nlim - Velocità meccanica limite | 5800 tr/min |
| Nlim - Velocità limite lub olio | 4800 tr/min |
| Nlim - Velocità limite lub grasso | 4000 tr/min |
| Tmin - Temp min di funzionamento | -20 °C |
| Tmax - Temp max di funzionamento | 120 °C |
| FREQUENZE DEL CUSCINETTO | |
|---|---|
| BPFO - Frequenza propria anello esterno (60 giri/min) | 7,706 Hz |
| BPFI - Frequenza propria anello interno (60 giri/min) | 10,294 Hz |
| FTF - Frequenza propria gabbia (60 giri/min) | 0,428 Hz |
| BSF - Frequenza propria corpi volventi (60 giri/min) | 6,812 Hz |

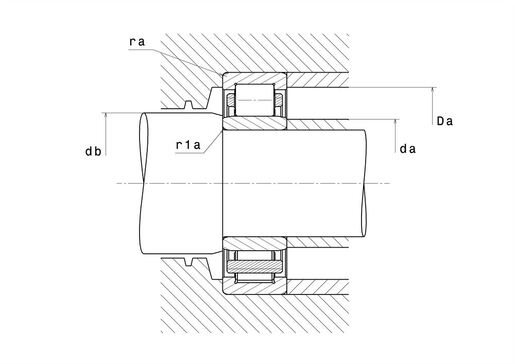

| DIMENSIONI DI INGOMBRO | |
|---|---|
| da min - Diametro minimo spalla AI | 89 mm |
| da max - diametro massimo spalla faccia piccola | 94 mm |
| Da max - Diametro massimo spalla AE | 131 mm |
| ra max - Raggio massimo di raccordo | 2 mm |
| r1a - Raggio massimo del raccordo | 2 mm |
