Cuscinetto ad una corona di rulli cilindrici, per supporto fisso, separabile, gabbia in poliammide
Nella gamma di cuscinetti a rulli cilindrici, il cuscinetto ad una corona di rulli cilindrici supporta carichi radiali elevati. Le gamme standard ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) sono disponibili con diversi tipi di gabbie, alesaggi, anelli di centraggio.
File 3D
Scheda tecnica
Specifica

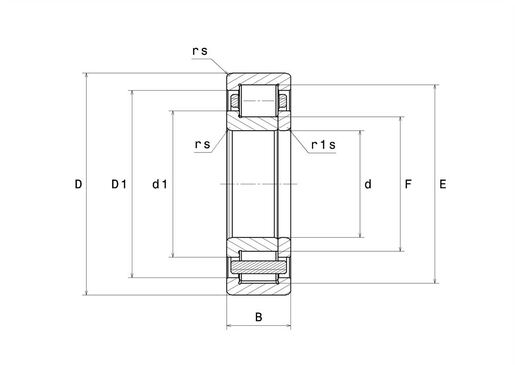

CARATTTERISTICHE TECNICHE | |
|---|---|
| d - Diametro interno | 55 mm |
| D - Diametro Esterno | 120 mm |
| B - Larghezza cuscinetto/anello interno | 29 mm |
| E - Diametro superiore rulli | 106,5 mm |
| F - Diametro inferiore rulli | 70,5 mm |
| d1 - Diametro esterno flangia AI | 77,7 mm |
| rs - Raggio minimo del Raccordo | 2 mm |
| r1s - Raggio minimo del Raccordo | 2 mm |
| Classe di gioco radiale | CN |
| Peso | 1,55 kg |
| Marchio | NTN |
PRESTAZIONI | |
|---|---|
| C - Capacità carico dinamico | 137 kN |
| C0 - Capacità carico statico | 143 kN |
| Cu - Carico limite a fatica | 17,4 kN |
| Nlim - Velocità limite lub olio | 6300 tr/min |
| Nlim - Velocità limite lub grasso | 5300 tr/min |
| Tmin - Temp min di funzionamento | -20 °C |
| Tmax - Temp max di funzionamento | 120 °C |
| FTF - Frequenza propria gabbia | 0,398 Hz |
| BSF - Frequenza propria corpi volventi | 4,713 Hz |
| BPFO - Frequenza propria anello esterno | 5,178 Hz |
| BPFI - Frequenza propria anello interno | 7,822 Hz |

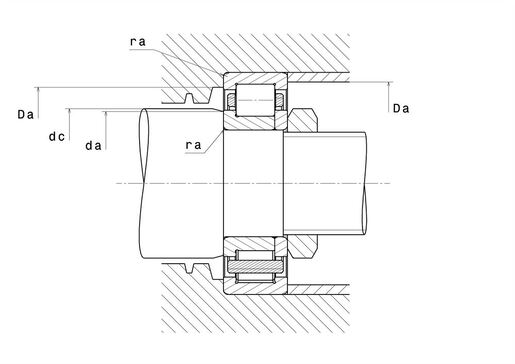

DIMENSIONI DI INGOMBRO | |
|---|---|
| da min - Diametro minimo spalla AI | 64 mm |
| dc min - Diametro minimo di passaggio AI | 80 mm |
| Da max - Diametro massimo spalla AE | 111 mm |
| ra max - Raggio massimo di raccordo | 2 mm |
