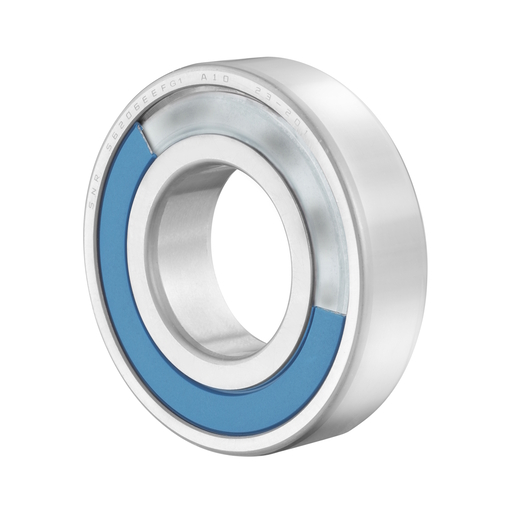

SENTINEL Series: Stainless steel deep groove ball bearing, with pressed stainless steel cage, stainless steel ball, seals with stainless steel frame on both sides, food solid lubrication LUBSOLID "Full Pack".
Il cuscinetto rigido a sfere ad una corona è il cuscinetto più diffuso. È disponibile in un'ampia varietà dimensionale e con un'ampia scelta di opzioni possibili: tenuta stagna, con deflettori, presenza di un anello di arresto, diverse classi di gioco, diversi tipi di gabbie, ecc...
Accedi
Aggiungi prodotto al carrelloDocumentation
Product information

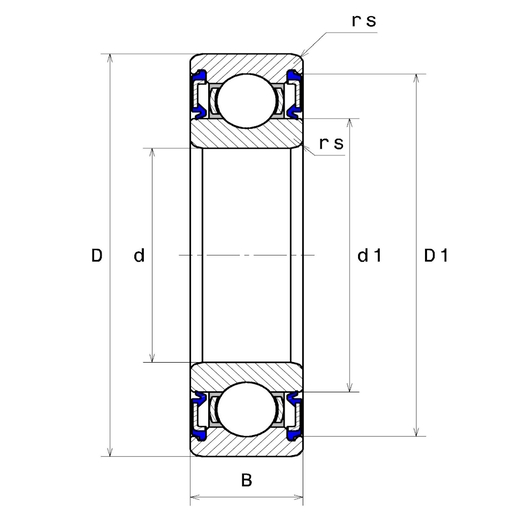

| CARATTTERISTICHE TECNICHE | |
|---|---|
| Marchio | SNR |
| d - Diametro interno | 10 mm |
| D - Diametro Esterno | 26 mm |
| B - Larghezza cuscinetto/anello interno | 8 mm |
| d1 - Diametro esterno Anello interno | 14,9 mm |
| D1 - Diametro interno Anello esterno | 22,7 mm |
| rs - Raggio minimo del Raccordo | 0,3 mm |
| Classe di gioco radiale | CN |
| Peso | 0,02 kg |
| PRESTAZIONI | |
|---|---|
| C - Capacità carico dinamico | 3,52 kN |
| C0 - Capacità carico statico | 1,97 kN |
| Cu - Carico limite a fatica | 0,09 kN |
| f0 - Coefficiente | 12.41 |
| Tmin - Temp min di funzionamento | -10 °C |
| Tmax - Temp max di funzionamento | 80 °C |
| FREQUENZE DEL CUSCINETTO | |
|---|---|
| BPFO - Frequenza di passaggio sulla pista esterna (60 rpm) | 2,574 Hz |
| BPFI - Frequenza di passaggio sulla pista interna (60 rpm) | 4,426 Hz |
| BSF - Frequenza di passaggio degli elementi volventi (60 rpm) | 3,515 Hz |
| BRF - Frequenza di rotazione degli elementi volventi (60 rpm) | 1,758 Hz |
| FTF - Frequenza di rotazione della gabbia (60 rpm) | 0,368 Hz |
| DIMENSIONI DI INGOMBRO | |
|---|---|
| da min - Diametro minimo spalla AI | 12 mm |
| da max - Diametro massimo spalla AI | 14,9 mm |
| Da max - Diametro massimo spalla AE | 24 mm |
| ra max - Raggio massimo di raccordo dell'albero e dell'alloggiamento | 0,3 mm |
