SESPA206-19 - SNR

SESPA206-19

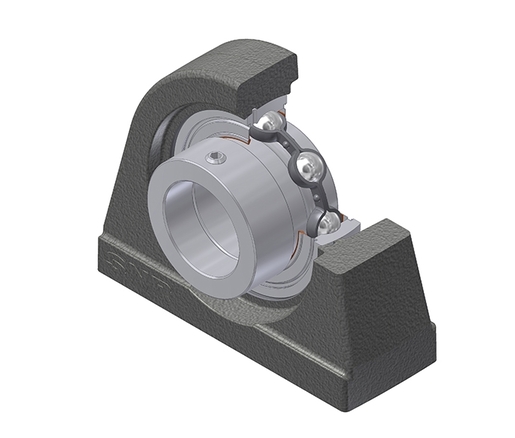

Corpo in acciaio inossidabile, cuscinetto-inserto a sfere in acciaio inossidabile con anello eccentrico, tenuta a labbro singolo, grasso alimentare

Supporti autoallineanti con ampia scelta di supporti di fissaggio, disponibili in ghisa, acciaio inox o termoplastica.

Scarica

File 3D

Scheda tecnica

KitIl kit contiene le seguenti referenze - SPA206 - SES206-19
Accedi per aggiungere i prodotti al carrello
Contattaci

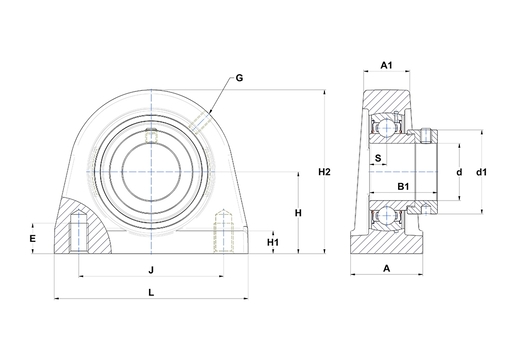

CARATTTERISTICHE TECNICHE
MarchioSNR
A - Larghezza alloggiamento38 mm
A1 - larghezza parte superiore alloggiamento24 mm
B - Larghezza Anello interno23,8 mm
d - diametro interno30,163 mm
d1 - Diametro esterno del'anello eccentrico di fissaggio / dado + rondella della bussola44,5 mm
E - Profondità filettatura foro di montaggio16 mm
G - IngrassatoreM6x1
H - Distanza base dell'alloggiamento al centro del cuscinetto42,9 mm
H1 - Altezza piede dell'alloggiamento12 mm
H2 - Altezza alloggiamento86 mm
J - Distanza fori di fissaggio76,2 mm
L - Lunghezza alloggiamento102 mm
N - Dimensioni foro di fissaggioM10
S - Distanza tra faccia e centro del cuscinetto8 mm
Product classification image
PRESTAZIONI
C - Capacità di carico dinamico15,3 kN
C0 - Capacità di carico statico11,5 kN
Temperatura minima di funzionamento-20 °C
Temperatura massima di funzionamento100 °C
ALTRE CARATTERISTICHE
Peso1,32 kg
Coppia di serraggio raccomandata per viti fissaggio cave8,3 N-m
