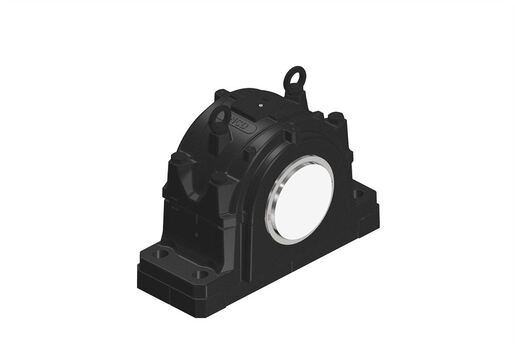

Supporti ritti di grandi dimensioni SNCD30/31
SNCD3152R + 23152 - SNR
Supporto in due parti per cuscinetti con alesaggio cilindrico, in ghisa duttile, per lubrificazione a grasso
Accedi
Aggiungi prodotto al carrello
Documentation
Product information

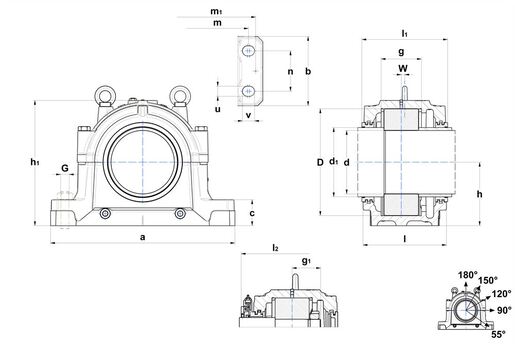

CARATTTERISTICHE TECNICHE
Marchio
SNR
d - diametro interno
260 mm
d1 - Grande diametro interno
280 mm
a - Lunghezza dell'alloggiamento
770 mm
b - Larghezza del piede dell'alloggiamento
280 mm
C - Altezza base alloggiamento
100 mm
g - Larghezza sede cuscinetto
164 mm
h - Altezza al centro del cuscinetto
260 mm
h1 - Altezza dell'alloggiamento
516 mm
I - Altezza a metà larghezza del supporto
320 mm
I1 - Larghezza sopra TS
330 mm
I2 - Larghezza sopra TA
414 mm
m - Distanza tra i fori di montaggio (lunghezza)
650 mm
m1 - Distanza tra perni di fissaggio
720 mm
n - Distanza tra i fori di montaggio (larghezza)
160 mm
u - Larghezza foro di montaggio
42 mm
v - Lunghezza foro di montaggio
50 mm
D - diametro esterno cuscinetto
440 mm
g1 - Distanza dallo spallamento dell'albero piccolo al centro del cuscinetto
