SNCD522 - SNR

SNCD522

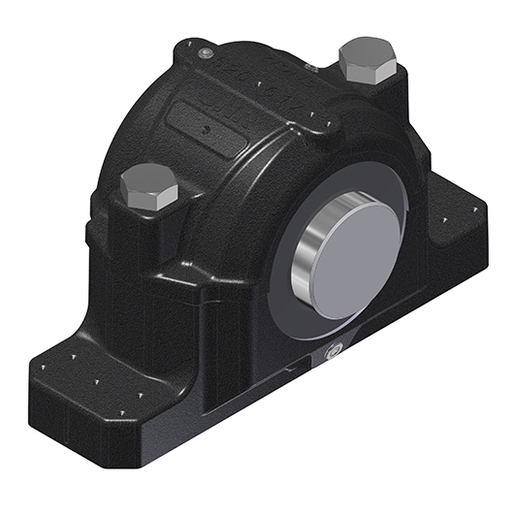

Supporto in due parti per cuscinetti su bussola di serraggio, in ghisa duttile, per lubrificazione a grasso

Supporti ritti SNC in due parti, in ghisa grigia o duttile, con diverse opzioni di tenuta stagna.

Scarica

Scheda tecnica

Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

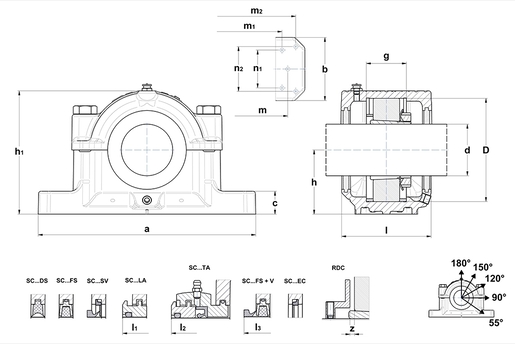

CARATTTERISTICHE TECNICHE

d 100 mm
fixation holes MH1 (D1) 26 mm
fixation holes MH2 (D2) 18 mm
a 410 mm
b 120 mm
c 45 mm
g 80 mm
h 125 mm
h1 242 mm
l 175 mm
l1 189 mm
l2 246 mm
l3 202
m 350 mm
distance punches additional holes (m1) 320 mm
distance punches additional holes (width) (n1) 74 mm
distance punches dowel pins (m2) 378 mm
distance punches dowel pins (width) (n2) 88 mm
D 200 mm
distance RDC/bearing (z) 4 mm
quantità iniziale grasso 1200 cm³
diametro perni di centratura 8 mm
distance blind hole bottom pins (m3) 282 mm
Marchio SNR
Product classification image

SEALINGS AND COVER

tenuta DS SC 522 DS
tenuta LA SC 522 LA
tenuta FS SC 522 FS
tenuta TA SC 522 TA
tenuta SV SC 522 SV
rivestimento estremità EC SC522-619EC
opzione V-ring V100A

BREAKING LOADS

P 0° 1710 kN
P 55° 1440 kN
P 90° 810 kN
P 120° 639 kN
P 150° 576 kN
P 180° 720 kN

COMPONENTI ASSOCIATI - GENERALE

New Designation of housing SNCD522-619-
Disco di regolazione RDC522

COMPONENTI ASSOCIATI - OPZIONE 1

cuscinetto 1222K
bussola di serraggio H 222
Anello di fissaggio (2x) FR200x21x6

COMPONENTI ASSOCIATI - OPZIONE 2

cuscinetto 2222K
bussola di serraggio H 322
Anello di fissaggio (2x) FR200x13,5x5

COMPONENTI ASSOCIATI - OPZIONE 3

cuscinetto 22222K
bussola di serraggio H 322
Anello di fissaggio (2x) FR200x13,5x5

COMPONENTI ASSOCIATI - OPZIONE 4

cuscinetto 23222K
bussola di serraggio H 2322
Anello di fissaggio (2x) FR200x5,1x6
