SNOE214CBF - SNR

SNOE214CBF

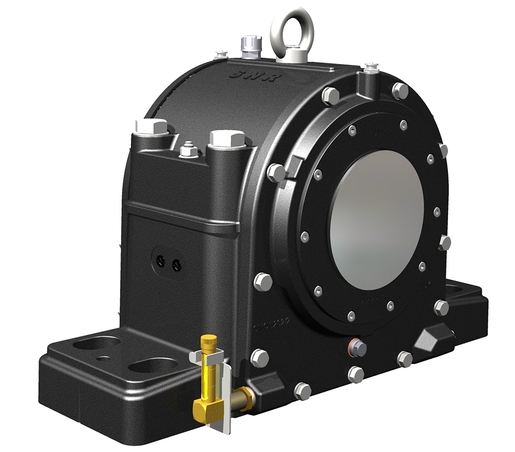

Supporto in due parti per cuscinetti orientabili a rulli con alesaggio cilindrico, in ghisa, per lubrificazione ad olio

Supporti ritti in due parti, in ghisa grigia o duttile, per albero passante o di estremità.

Scarica

File 3D

Scheda tecnica

Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

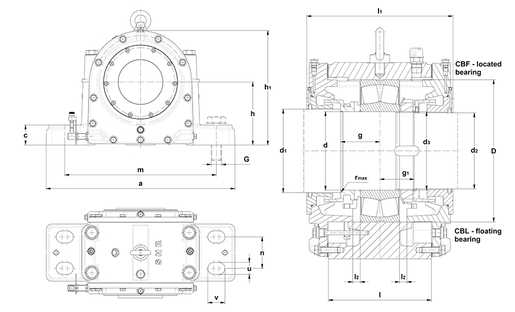

CARATTTERISTICHE TECNICHE

d - diametro interno 70 mm
d1 - Diametro interno uscita grande 75 mm
d2 - Diametro interno uscita piccola 67 mm
d3 - Filettatura sull'albero M70x2
a - Lunghezza dell'alloggiamento 350 mm
b - Larghezza del piede dell'alloggiamento 110 mm
C - Altezza base alloggiamento 45 mm
g - Distanza dallo spallamento dell'albero grande dal centro del cuscinetto 45 mm
g1 - Distanza dallo spallamento dell'albero piccolo al centro del cuscinetto 32 mm
h - Altezza al centro del cuscinetto 125 mm
h1 - Altezza dell'alloggiamento 215 mm
I - Altezza a metà larghezza del supporto 120 mm
I1 - Altezza alloggiamento sopra coperchi 192 mm
I2 - Distanza flottante (x2) 0 mm
m - Distanza tra i fori di montaggio (lunghezza) 380 mm
n - Distanza tra i fori di montaggio (larghezza) 60 mm
u - Larghezza foro di montaggio 20 mm
v - Lunghezza foro di montaggio 30 mm
r - Diametro massimo spalla dell'albero 1 mm
D - diametro esterno cuscinetto 125 mm
Livello olio 50-65 mm
Quantità olio 1400 cm³
Peso 28 kg
Materiale dell'alloggiamento grey cast
Marchio SNR
Product classification image

COMPONENTI ASSOCIATI - GENERALE

Cuscinetto 22214
Ghiera KM 14
Rondella di blocco MB 14

COMPONENTI ASSOCIATI - OPZIONE

Tenute in feltro (opzionali) 9x7,5x292

VITI

G - Viti di fissaggio M16
Coppia raccomandata viti di fissaggio 130 N-m
Viti di connessione M16
Coppia raccomandata viti di connessione 130 N-m
Vite/i a occhiello M10
