SUCPA203 - SNR

SUCPA203

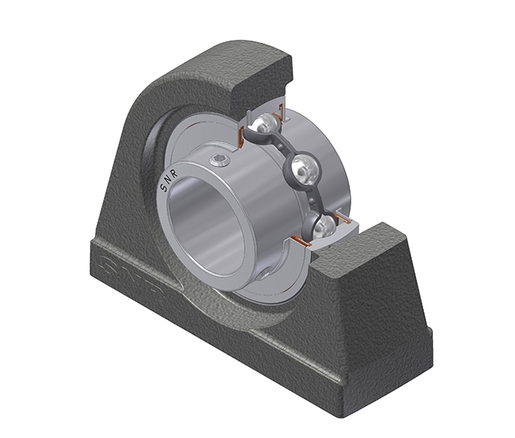

Corpo in acciaio inossidabile, cuscinetto-inserto a sfere in acciaio inossidabile con grani filettati, tenuta con deflettore, grasso alimentare

Supporti autoallineanti con ampia scelta di supporti di fissaggio, disponibili in ghisa, acciaio inox o termoplastica.

Scarica

File 3D

Scheda tecnica

KitIl kit contiene le seguenti referenze - SUC203 - SPA204
Accedi per aggiungere i prodotti al carrello
Contattaci

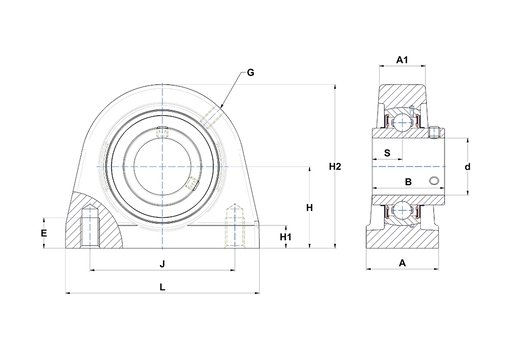

CARATTTERISTICHE TECNICHE
MarchioSNR
A - Larghezza alloggiamento38 mm
A1 - larghezza parte superiore alloggiamento23 mm
B - Larghezza Anello interno31 mm
d - diametro interno17 mm
E - Profondità filettatura foro di montaggio13 mm
G - IngrassatoreM6x1
H - Distanza base dell'alloggiamento al centro del cuscinetto33,3 mm
H1 - Altezza piede dell'alloggiamento11 mm
H2 - Altezza alloggiamento65 mm
J - Distanza fori di fissaggio50,8 mm
L - Lunghezza alloggiamento73 mm
N - Dimensioni foro di fissaggioM8
S - Distanza tra faccia e centro del cuscinetto12,7 mm
Product classification image
PRESTAZIONI
C - Capacità di carico dinamico12,8 kN
C0 - Capacità di carico statico6,6 kN
Temperatura minima di funzionamento-20 °C
Temperatura massima di funzionamento100 °C
ALTRE CARATTERISTICHE
Peso0,67 kg
Coppia di serraggio raccomandata per viti fissaggio cave3,9 N-m
