UCPG207-22CO - SNR

UCPG207-22CO

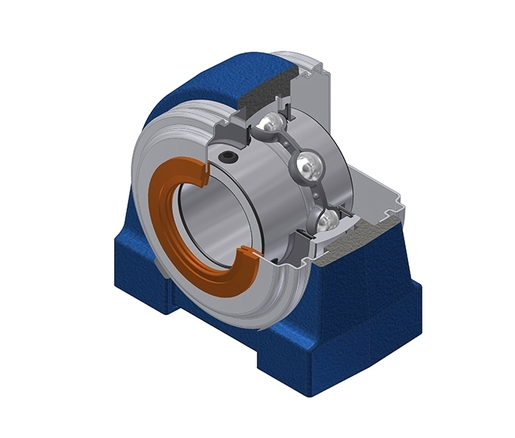

Corpo esterno in ghisa, cuscinetto-inserto radiale a sfere con grani filettati, tenuta con deflettore.

Nella figura, i supporti sono rappresentati con un coperchio aperto (albero passante) ed uno chiuso (di estremità). Il prodotto che ha scelto è dotato di due coperchi aperti.

Supporti autoallineanti con ampia scelta di supporti di fissaggio, disponibili in ghisa, acciaio inox o termoplastica.

Scarica

Scheda tecnica

KitIl kit contiene le seguenti referenze - UC207-22G2 - SCOU207-22 - PG207N
Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

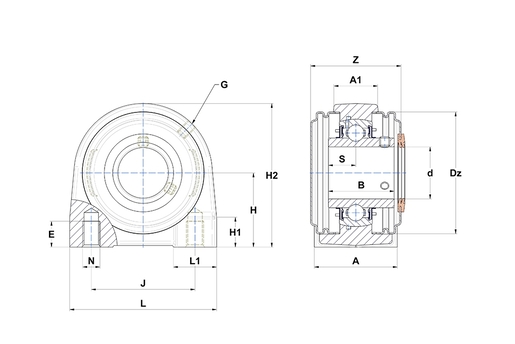

CARATTTERISTICHE TECNICHE

A - Larghezza alloggiamento 48 mm
A1 - larghezza parte superiore alloggiamento 27 mm
B - Larghezza Anello interno 42,9 mm
d - diametro interno 34,925 mm
Dz - Diametreo esterno del coperchio 80 mm
E - Profondità filettatura foro di montaggio 22 mm
G - Ingrassatore M6x1
H - Distanza base dell'alloggiamento al centro del cuscinetto 47,6 mm
H1 - Altezza piede dell'alloggiamento 20 mm
H2 - Altezza alloggiamento 93 mm
J - Distanza fori di fissaggio 68 mm
L - Lunghezza alloggiamento 100 mm
L1 - Altezza piede dell'alloggiamento 35 mm
N - Dimensioni foro di fissaggio M12
S - Dist. dal centro della pista alla faccia AI sul lato opposto disp. di chiusura 17,5 mm
Z - Larghezza sopra i coperchi 41,2 mm
Marchio SNR
Product classification image

PRESTAZIONI

C - Capacità di carico dinamico 25,7 kN
C0 - Capacità di carico statico 15,2 kN
Temperatura minima di funzionamento -20 °C
Temperatura massima di funzionamento 100 °C

ALTRE CARATTERISTICHE

Peso 1,537 kg
Coppia di serraggio raccomandata per viti fissaggio cave 8 N-m
