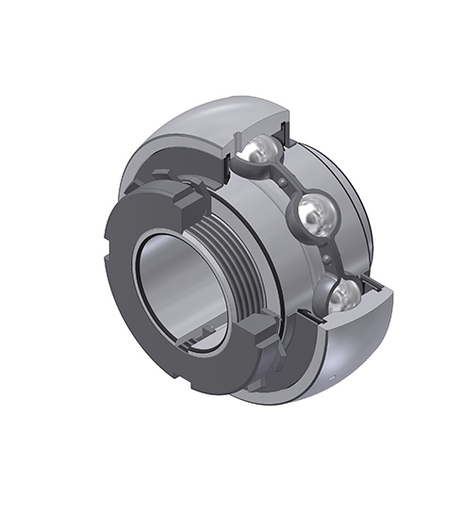

Diametro esterno sferico, fissaggio tramite bussola di serraggio, tenuta con deflettore
Cuscinetti-inserti per supporti orientabili disponibili con diversi sistemi di montaggio su albero e facili da montare.
File 3D
Scheda tecnica
Specifica
CARATTTERISTICHE TECNICHE | |
|---|---|
| B - Larghezza Anello interno | 36 mm |
| B1 - Larghezza totale AI (con anello eccentrico di fissaggio) | 65 mm |
| B2 - larghezza anello eccentrico di fissaggio /dado + rondella della bussola | 14 mm |
| C - Larghezza anello esterno | 28 mm |
| C1 - Distanza centro del AE al centro zona di lubrificazione | 8 mm |
| d - diametro interno | 60 mm |
| d1 - Diametro esterno del'anello eccentrico di fissaggio / dado + rondella della bussola | 85 mm |
| D - Diametro esterno AE | 120 mm |
| Marchio | SNR |
PRESTAZIONI | |
|---|---|
| C - Capacità di carico dinamico | 57,2 kN |
| C0 - Capacità di carico statico | 40 kN |
| Temperatura minima di funzionamento | -20 °C |
| Temperatura massima di funzionamento | 100 °C |
ALTRE CARATTERISTICHE | |
|---|---|
| Peso | 1,92 kg |
