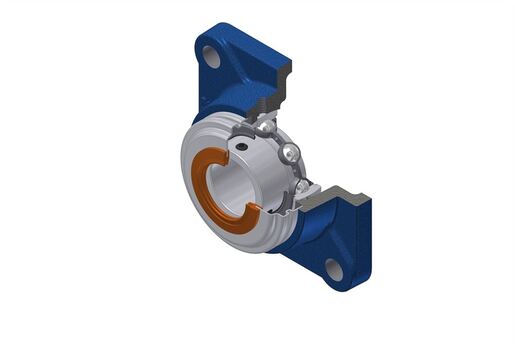

Corpo esterno in ghisa, cuscinetto-inserto radiale a sfere con grani filettati, tenuta a labbro singolo
Supporti autoallineanti con ampia scelta di supporti di fissaggio, disponibili in ghisa, acciaio inox o termoplastica.
Scheda tecnica
| CARATTTERISTICHE TECNICHE | |
|---|---|
| Marchio | SNR |
| A - Altezza alloggiamento | 38 mm |
| A1 - Altezza base / altezza flangia | 16 mm |
| A2 - Altezza totale della superficie di montaggio | 53 mm |
| B - Larghezza Anello interno | 41,2 mm |
| d - diametro interno | 44,45 mm |
| Dz - Diametreo esterno del coperchio | 95 mm |
| e - Distanza tra superficie di montaggio e cuscinetto | 22 mm |
| G - Ingrassatore | M6x1 |
| J - Distanza fori di fissaggio | 105 mm |
| L - Larghezza alloggiamento / diametro | 137 mm |
| N - Dimensioni foro di fissaggio | 16 mm |
| S - Distanza tra faccia e centro del cuscinetto | 10,2 mm |
| Z - Larghezza sopra i coperchi | 56,3 mm |
| PRESTAZIONI | |
|---|---|
| C - Capacità di carico dinamico | 31,85 kN |
| C0 - Capacità di carico statico | 20,8 kN |
| Temperatura minima di funzionamento | -20 °C |
| Temperatura massima di funzionamento | 100 °C |
| ALTRE CARATTERISTICHE | |
|---|---|
| Peso | 2,159 kg |
| Coppia di serraggio raccomandata per viti fissaggio cave | 8 N-m |
