USFE205-16CC - SNR

USFE205-16CC

Corpo esterno in ghisa, cuscinetto-inserto radiale a sfere con grani filettati, tenuta a labbro singolo.

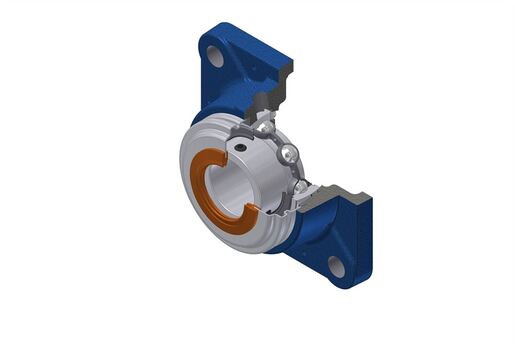

Nella figura, i supporti flangiati sono rappresentati con il coperchio di tipo aperto (albero passante). Il prodotto che ha scelto è dotato di coperchio chiuso (di estremità).

Supporti autoallineanti con ampia scelta di supporti di fissaggio, disponibili in ghisa, acciaio inox o termoplastica.

Scarica

Scheda tecnica

KitIl kit contiene le seguenti referenze - US205-16G2 - SCC205 - FE205N
Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

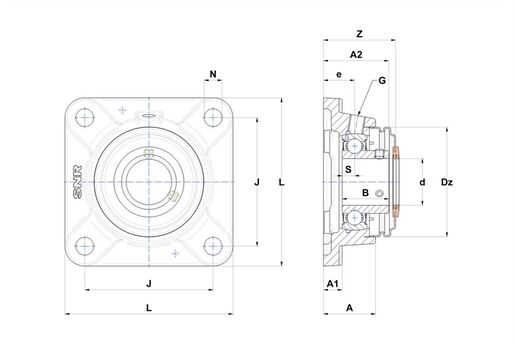

CARATTTERISTICHE TECNICHE

A - Altezza alloggiamento 30 mm
A1 - Altezza base /altezza flangia 11 mm
A2 - Altezza totale della superficie di montaggio 38,5 mm
B - Larghezza Anello interno 27 mm
d - diametro interno 25,4 mm
Dz - Diametreo esterno del coperchio 60 mm
e - Distanza tra superficie di montaggio e cuscinetto 19 mm
G - Ingrassatore R1/8"
J - Distanza fori di fissaggio 70 mm
L - Larghezza alloggiamento / diametro 95 mm
N - Dimensioni foro di fissaggio 11,5 mm
S - Dist. dal centro della pista alla faccia AI sul lato opposto disp. di chiusura 7,5 mm
Z - Larghezza sopra i coperchi 42,4 mm
Marchio SNR
Product classification image

PRESTAZIONI

C - Capacità di carico dinamico 14 kN
C0 - Capacità di carico statico 7,88 kN
Temperatura minima di funzionamento -20 °C
Temperatura massima di funzionamento 100 °C

ALTRE CARATTERISTICHE

Peso 0,787 kg
Coppia di serraggio raccomandata per viti fissaggio cave 3,7 N-m
