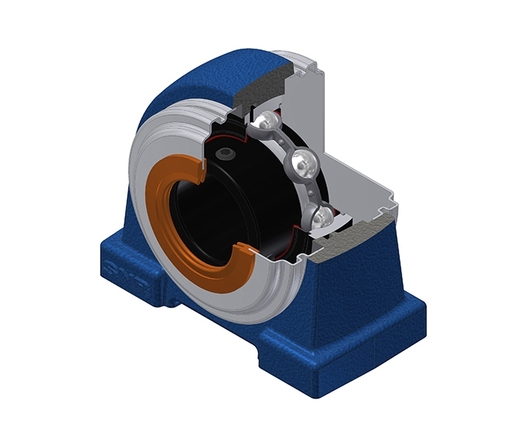

Corpo esterno in ghisa, cuscinetto-inserto radiale a sfere con grani filettati, tenuta a labbro singolo, per applicazioni ad alta temperatura.

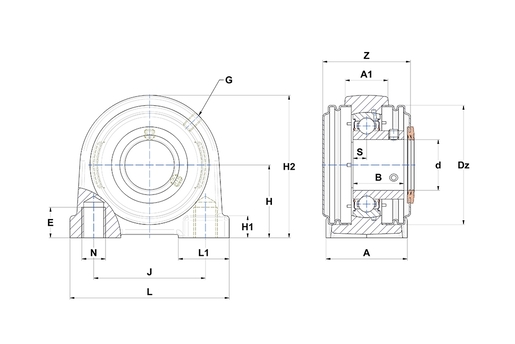

Nella figura, i supporti sono rappresentati con un coperchio aperto (albero passante) ed uno chiuso (di estremità). Il prodotto che ha scelto è dotato di due coperchi aperti.
Supporti autoallineanti con ampia scelta di supporti di fissaggio, disponibili in ghisa, acciaio inox o termoplastica.
Scheda tecnica
| CARATTTERISTICHE TECNICHE | |
|---|---|
| Marchio | SNR |
| A - Larghezza alloggiamento | 36 mm |
| A1 - larghezza parte superiore alloggiamento | 19 mm |
| B - Larghezza Anello interno | 22 mm |
| d - diametro interno | 15 mm |
| Dz - Diametreo esterno del coperchio | 46 mm |
| E - Profondità filettatura foro di montaggio | 9 mm |
| G - Ingrassatore | M6x1 |
| H - Distanza base dell'alloggiamento al centro del cuscinetto | 30,2 mm |
| H1 - Altezza piede dell'alloggiamento | 10 mm |
| H2 - Altezza alloggiamento | 57 mm |
| J - Distanza fori di fissaggio | 48 mm |
| L - Lunghezza alloggiamento | 70 mm |
| L1 - Altezza piede dell'alloggiamento | 20 mm |
| N - Dimensioni foro di fissaggio | M8 |
| S - Distanza tra faccia e centro del cuscinetto | 6 mm |
| Z - Larghezza sopra i coperchi | 42,6 mm |
| PRESTAZIONI | |
|---|---|
| C - Capacità di carico dinamico | 9,55 kN |
| C0 - Capacità di carico statico | 4,78 kN |
| Temperatura minima di funzionamento | -20 °C |
| Temperatura massima di funzionamento | 200 °C |
| ALTRE CARATTERISTICHE | |
|---|---|
| Peso | 0,428 kg |
| Coppia di serraggio raccomandata per viti fissaggio cave | 3,5 N-m |
