Konik makaralı rulman, preslenmiş çelik kafes
Tek sıra konik makaralı rulmanlar, metrik (ISO 355 ve JIS B 1512 standartları) ve inç (ABMA standardı, J dahil metrik seriler) boyutlarda sunulmaktadır. Konik makaralı rulmanlar ürün grubunda en yaygın olarak kullanılan tip tek sıradır ve genellikle karşıt olarak monte edilir.
Giriş Yap
Bu ürünü sepetinize ekleyinDocumentation
Product information

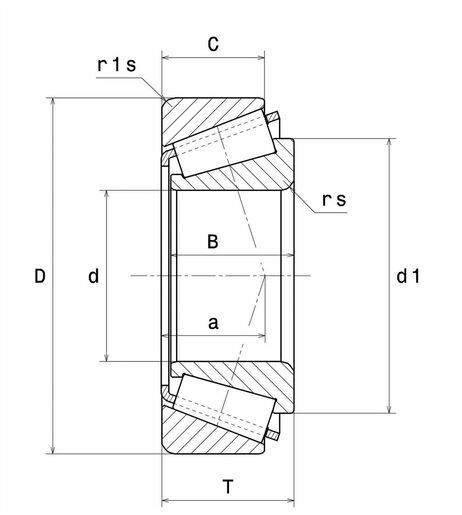

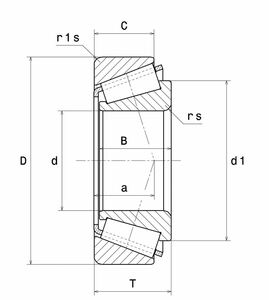

| ÜRÜN BOYUTLARI | |
|---|---|
| Marka | SNR |
| d - İç çap | 90 mm |
| D - Dış çap | 160 mm |
| B - Rulman/İç bilezik genişliği | 40 mm |
| C - Dış bilezik genişliği | 34 mm |
| T - Toplam genişlik | 42,5 mm |
| d1 - İç bilezik dış çapı | 122,6 mm |
| a - Yük uygulama noktası | 36,8 mm |
| rs - Min. bağlantı yarıçapı | 2,5 mm |
| r1s - Min. bağlantı yarıçapı | 2 mm |
| Kütle | 3,439 kg |
| ISO 355 referansı | T3FC090 |
| ÜRÜN PERFORMANSI | |
|---|---|
| C - Dinamik yük | 295 kN |
| A2 - Ömür faktörü | 1 |
| C0 - Statik yük | 396 kN |
| Cu - Yorulma sınır yükü | 42,5 kN |
| e - Faktör | 0.42 |
| Y0 - Statik eksenel yük faktörü | 0.79 |
| Y2 - Üst eksenel yük faktörü | 1.43 |
| N ref - Referans termal hız | 2700 tr/min |
| N lim - Mekanik limit hız | 4400 tr/min |
| Tmin - Min. Çalışma sıcaklığı | -40 °C |
| Tmax - Maks. Çalışma sıcaklığı | 120 °C |
| RULMAN FREKANSLARI | |
|---|---|
| BPFO - Milin tam dönüşünde dış bilezikteki tek noktadan geçen yuvarlanma elemanı sayısı (60 rpm) | 8,574 Hz |
| BPFI - Milin tam dönüşünde iç bilezikteki tek noktadan geçen yuvarlanma elemanı sayısı (60 rpm) | 11,426 Hz |
| BSF - Milin tam dönüşünde yuvarlanma elemanının dönme sayısı (60 rpm) | 6,617 Hz |
| BRF - Dönüş sıklığı - yuvarlanma elemanı (60 rpm) | 3,309 Hz |
| FTF - Dönüş sıklığı - kafes (60 rpm) | 0,429 Hz |
| ÇEVRE PARÇALARIN BOYUTLARI | |
|---|---|
| da max - Maks. iç bilezik omuz çapı | 102 mm |
| db min - Min. iç bilezik omuz çapı | 100 mm |
| Da min - Min. dış bilezik omuz çapı | 138 mm |
| Da max - Maks. dış bilezik omuz çapı | 150 mm |
| Db min - Min. dış bilezik omuz çapı | 152 mm |
| Ca - Min. boşluk | 5 mm |
| Cb - Min. boşluk | 8,5 mm |
| ra max - Maks. bağlantı yarıçapı | 2,5 mm |
| r1a - Maks. bağlantı yarıçapı | 2 mm |
