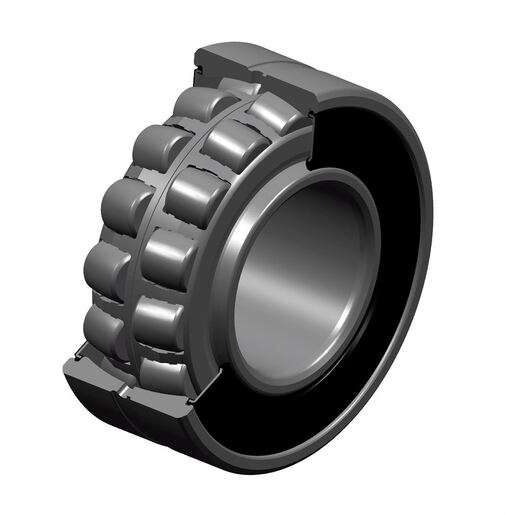

Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenHerunterladen
Kein Dokument verfügbar
TECHNISCHE EIGENSCHAFTEN | |
---|---|
Marke | SNR |

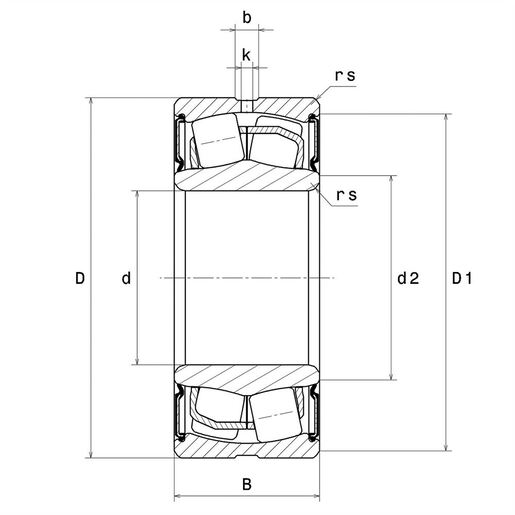

d - Innendurchmesser | 35 mm |
D - Außendurchmesser | 72 mm |
B - Breite des Lagers/Innenrings | 28 mm |
d2 - Außendurchmesser Innenring | 42,8 mm |
D1 - Innendurchmesser Außenring | 65,1 mm |
rs - Minimaler Rundungsradius | 1,1 mm |
Anzahl der Schmierbohrungen | 3 |
b - Nutbreite | 4,9 mm |
k - Bohrungsdurchmesser | 2 mm |
Radiallagerluftklasse | CN |
Masse | 0,51 kg |
PRODUKTLEISTUNG | |
---|---|
C - Dynamische Tragzahl | 100 kN |
C0 - Statische Tragzahl | 92 kN |
Cu - Ermüdungsgrenzbelastung | 11,2 kN |
e - Koeffizient | 0.31 |
Y0 - Statischer Axiallastkoeffizient | 2.16 |
Y1 - Unterer Axiallastkoeffizient | 2.21 |
Y2 - Oberer axialer Belastungskoeffizient | 3.29 |
Nlim - Mechanische Grenzdrehzahl | 2600 tr/min |
Tmin - Min Betriebstemperatur | -20 °C |
Tmax - Max Betriebstemperatur | 120 °C |
LAGERFREQUENZEN | |
---|---|
BPFO - Außenring charakteristische Frequenz (60 U/min) | 6,676 Hz |
BPFI - Innenring charakteristische Frequenz (60 U/min) | 9,324 Hz |
FTF - Käfig charakteristische Frequenz (60 U/min) | 0,417 Hz |
BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 5,759 Hz |

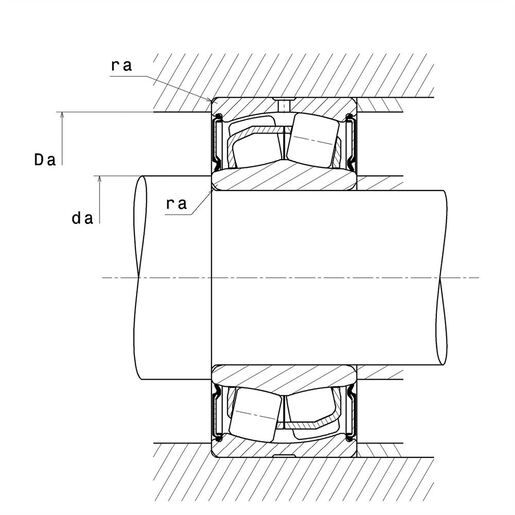

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
---|---|
da max - Maximaler Schulterdurchmesser IR | 42,8 mm |
da min - Minimaler Schulterdurchmesser IR | 42 mm |
Da max - Maximaler Schulterdurchmesser AR | 65,1 mm |
ra max - Maximaler Rundungsradius von Welle und Gehäuse | 1 mm |
