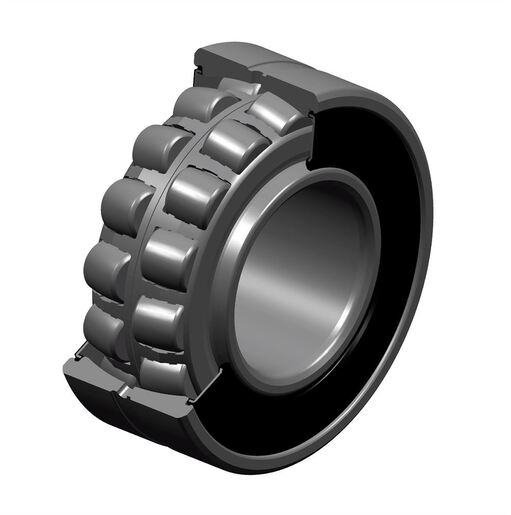

Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenDocumentation
Product information
| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |

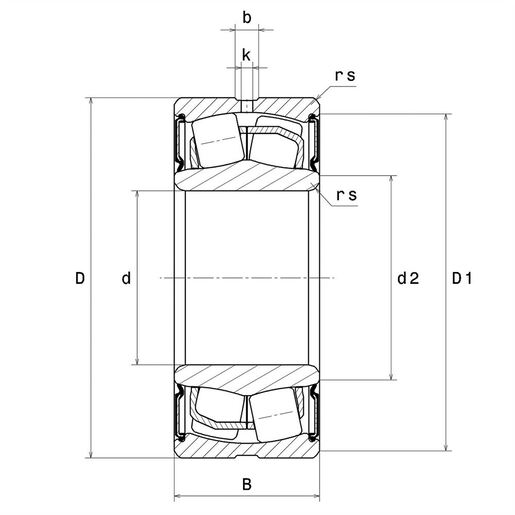

| d - Innendurchmesser | 60 mm |
| D - Außendurchmesser | 110 mm |
| B - Breite des Lagers/Innenrings | 34 mm |
| d2 - Außendurchmesser Innenring | 69,2 mm |
| D1 - Innendurchmesser Außenring | 102,5 mm |
| rs - Minimaler Rundungsradius | 1,5 mm |
| Anzahl der Schmierbohrungen | 3 |
| b - Nutbreite | 6,9 mm |
| k - Bohrungsdurchmesser | 3 mm |
| Radiallagerluftklasse | CN |
| Masse | 1,33 kg |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 187 kN |
| C0 - Statische Tragzahl | 181 kN |
| Cu - Ermüdungsgrenzbelastung | 22,1 kN |
| e - Koeffizient | 0.24 |
| Y0 - Statischer Axiallastkoeffizient | 2.78 |
| Y1 - Unterer Axiallastkoeffizient | 2.84 |
| Y2 - Oberer axialer Belastungskoeffizient | 4.23 |
| N lim - Mechanische Grenzdrehzahl | 1600 tr/min |
| Tmin - Min Betriebstemperatur | -20 °C |
| Tmax - Max Betriebstemperatur | 120 °C |
| LAGERFREQUENZEN | |
|---|---|
| BPFO - Außenring charakteristische Frequenz (60 U/min) | 7,596 Hz |
| BPFI - Innenring charakteristische Frequenz (60 U/min) | 10,404 Hz |
| BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 6,176 Hz |
| BRF - Rotational frequency – rolling element (60 rpm) | 3,088 Hz |
| FTF - Käfig charakteristische Frequenz (60 U/min) | 0,422 Hz |
| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da max - Maximaler Schulterdurchmesser IR | 69,2 mm |
| da min - Minimaler Schulterdurchmesser IR | 69 mm |
| db - Mindestdurchmesser der Hülse | 0 mm |
| Da max - Maximaler Schulterdurchmesser AR | 102,5 mm |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse | 1,5 mm |
