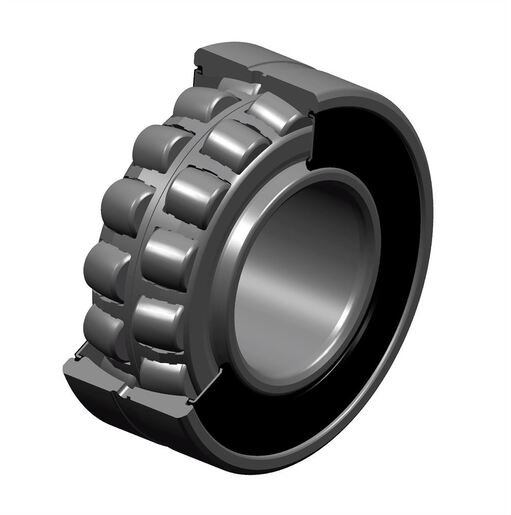

Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenDocumentation
Product information

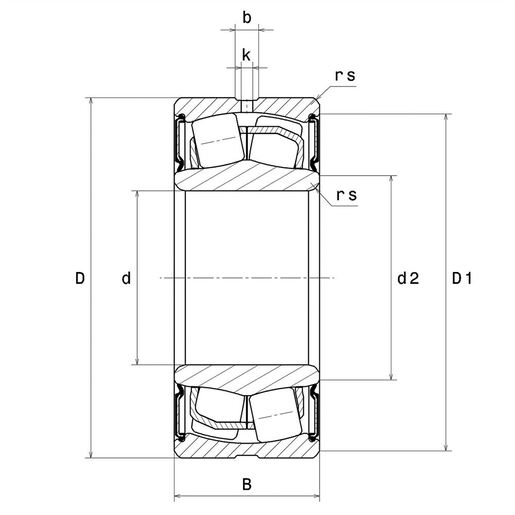

| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |
| d - Innendurchmesser | 75 mm |
| D - Außendurchmesser | 125 mm |
| B - Breite des Lagers/Innenrings | 38 mm |
| d2 - Außendurchmesser Innenring | 81,2 mm |
| D1 - Innendurchmesser Außenring | 117,1 mm |
| rs - Minimaler Rundungsradius | 1,5 mm |
| Anzahl der Schmierbohrungen | 3 |
| b - Nutbreite | 7,37 mm |
| k - Bohrungsdurchmesser | 3,5 mm |
| Radiallagerluftklasse | CN |
| Masse | 1,89 kg |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 235 kN |
| C0 - Statische Tragzahl | 240 kN |
| Cu - Ermüdungsgrenzbelastung | 29,3 kN |
| e - Koeffizient | 0.22 |
| Y0 - Statischer Axiallastkoeffizient | 2.94 |
| Y1 - Unterer Axiallastkoeffizient | 3.01 |
| Y2 - Oberer axialer Belastungskoeffizient | 4.48 |
| N lim - Mechanische Grenzdrehzahl | 1400 tr/min |
| Tmin - Min Betriebstemperatur | -20 °C |
| Tmax - Max Betriebstemperatur | 120 °C |
| LAGERFREQUENZEN | |
|---|---|
| BPFO - Außenring charakteristische Frequenz (60 U/min) | 8,103 Hz |
| BPFI - Innenring charakteristische Frequenz (60 U/min) | 10,897 Hz |
| BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 6,578 Hz |
| BRF - Rotational frequency – rolling element (60 rpm) | 3,289 Hz |
| FTF - Käfig charakteristische Frequenz (60 U/min) | 0,426 Hz |

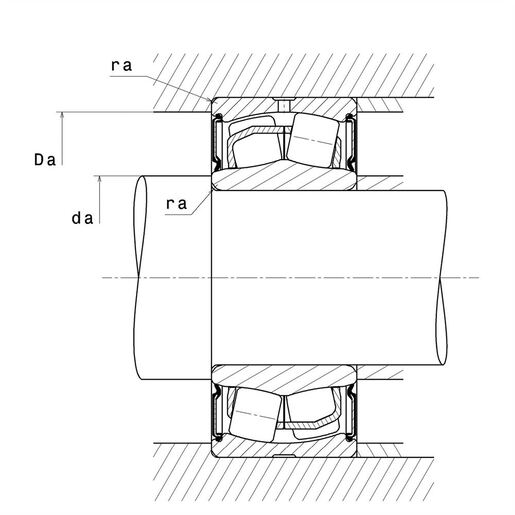

| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da max - Maximaler Schulterdurchmesser IR | 81,2 mm |
| da min - Minimaler Schulterdurchmesser IR | 79 mm |
| db - Mindestdurchmesser der Hülse | 0 mm |
| Da max - Maximaler Schulterdurchmesser AR | 117,1 mm |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse | 1,5 mm |
