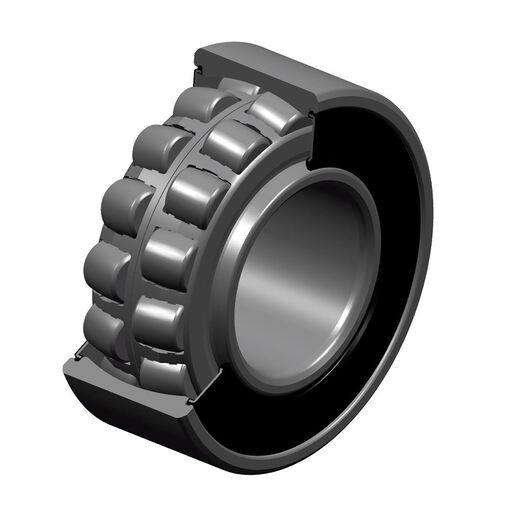

Zweireihiges Pendelrollenlager, Stahlblechkäfig, Breite nicht ISO konform, berührende Dichtungen beidseitig
Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenHerunterladen
Kein Dokument verfügbar

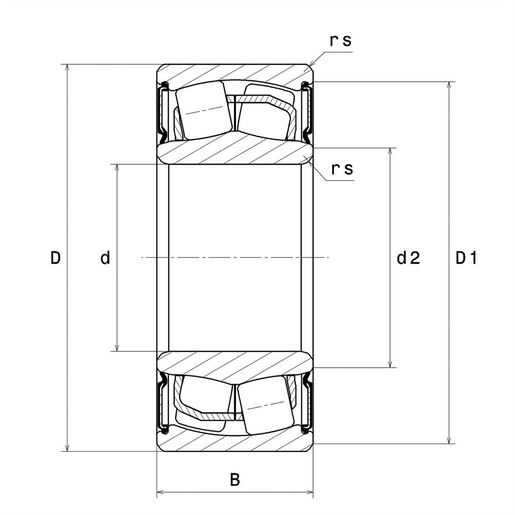

TECHNISCHE EIGENSCHAFTEN | |
---|---|
Marke | SNR |
d - Innendurchmesser | 80 mm |
D - Außendurchmesser | 140 mm |
B - Breite des Lagers/Innenrings | 40 mm |
d2 - Außendurchmesser Innenring | 91,3 mm |
D1 - Innendurchmesser Außenring | 131,5 mm |
rs - Minimaler Rundungsradius | 2 mm |
Anzahl der Schmierbohrungen | 0 |
b - Nutbreite | 0 mm |
k - Bohrungsdurchmesser | 0 mm |
Radiallagerluftklasse | CN |
Masse | 2,43 kg |
PRODUKTLEISTUNG | |
---|---|
C - Dynamische Tragzahl | 278 kN |
C0 - Statische Tragzahl | 287 kN |
Cu - Ermüdungsgrenzbelastung | 33,8 kN |
e - Koeffizient | 0.22 |
Y0 - Statischer Axiallastkoeffizient | 3.07 |
Y1 - Unterer Axiallastkoeffizient | 3.14 |
Y2 - Oberer axialer Belastungskoeffizient | 4.67 |
Nlim - Mechanische Grenzdrehzahl | 1200 tr/min |
Tmin - Min Betriebstemperatur | -20 °C |
Tmax - Max Betriebstemperatur | 120 °C |
LAGERFREQUENZEN | |
---|---|
BPFO - Außenring charakteristische Frequenz (60 U/min) | 8,123 Hz |
BPFI - Innenring charakteristische Frequenz (60 U/min) | 10,877 Hz |
FTF - Käfig charakteristische Frequenz (60 U/min) | 0,428 Hz |
BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 6,684 Hz |

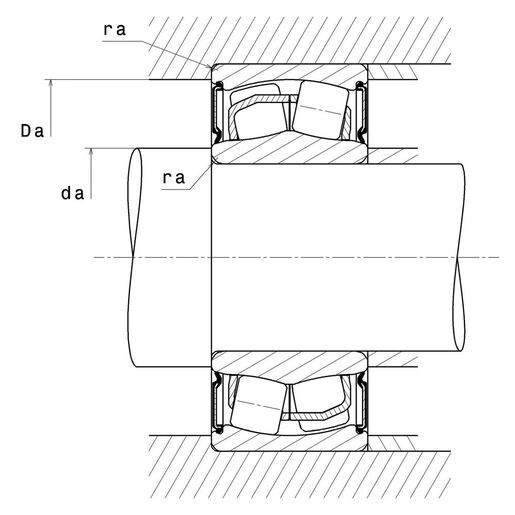

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
---|---|
da max - Maximaler Schulterdurchmesser IR | 91,3 mm |
da min - Minimaler Schulterdurchmesser IR | 91 mm |
db - Mindestdurchmesser der Hülse | 0 mm |
Da max - Maximaler Schulterdurchmesser AR | 129 mm |
ra max - Maximaler Rundungsradius von Welle und Gehäuse | 2 mm |
