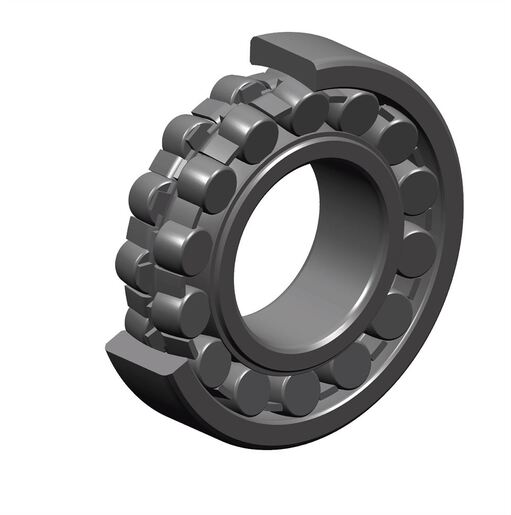

Zweireihiges Pendelrollenlager, Stahlblechkäfig, kegelige Bohrung 1:12
Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenDocumentation
Product information

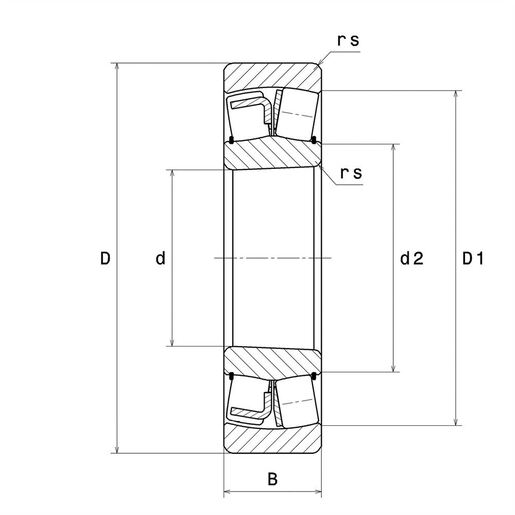

| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |
| d - Innendurchmesser | 50 mm |
| D - Außendurchmesser | 110 mm |
| B - Breite des Lagers/Innenrings | 27 mm |
| d2 - Außendurchmesser Innenring | 66,8 mm |
| D1 - Innendurchmesser Außenring | 92,4 mm |
| rs - Minimaler Rundungsradius | 2 mm |
| Anzahl der Schmierbohrungen | 0 |
| b - Nutbreite | 0 mm |
| k - Bohrungsdurchmesser | 0 mm |
| Referenz der Hülse | H310 |
| Radiallagerluftklasse | C3 |
| Masse | 1,226 kg |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 142 kN |
| C0 - Statische Tragzahl | 134 kN |
| Cu - Ermüdungsgrenzbelastung | 16,3 kN |
| e - Koeffizient | 0.25 |
| Y0 - Statischer Axiallastkoeffizient | 2.65 |
| Y1 - Unterer Axiallastkoeffizient | 2.71 |
| Y2 - Oberer axialer Belastungskoeffizient | 4.04 |
| N ref - Thermische Referenzdrehzahl | 5400 tr/min |
| N lim - Mechanische Grenzdrehzahl | 7600 tr/min |
| Tmin - Min Betriebstemperatur | -40 °C |
| Tmax - Max Betriebstemperatur | 200 °C |
| LAGERFREQUENZEN | |
|---|---|
| BPFO - Außenring charakteristische Frequenz (60 U/min) | 6,271 Hz |
| BPFI - Innenring charakteristische Frequenz (60 U/min) | 8,729 Hz |
| BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 5,861 Hz |
| BRF - Rotational frequency – rolling element (60 rpm) | 2,931 Hz |
| FTF - Käfig charakteristische Frequenz (60 U/min) | 0,418 Hz |

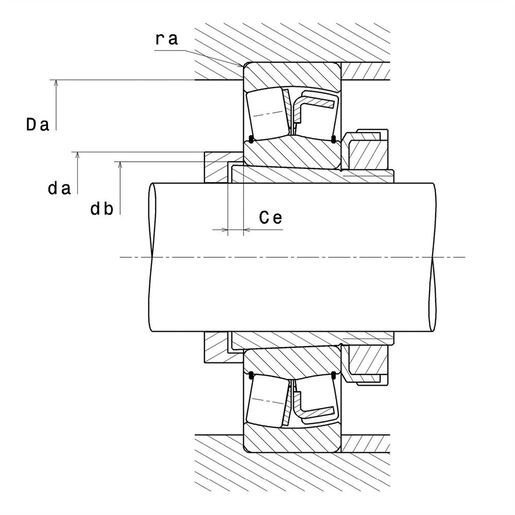

| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da max - Maximaler Schulterdurchmesser IR | 0 mm |
| da min - Minimaler Schulterdurchmesser IR | 61 mm |
| db - Mindestdurchmesser der Hülse | 55 mm |
| Ce - Minimale Länge der Hülse | 5 mm |
| Da max - Maximaler Schulterdurchmesser AR | 99 mm |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse | 2 mm |
