Zweireihiges Pendelrollenlager, Stahlblechkäfig, Nut und Schmierbohrungen im Außenring
Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN EUROPE im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.
3D-Datei
Technisches Datenblatt

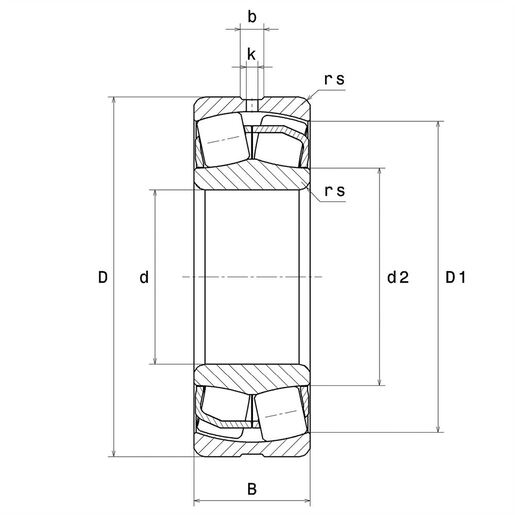

| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |
| d - Innendurchmesser | 140 mm |
| D - Außendurchmesser | 250 mm |
| B - Breite des Lagers/Innenrings | 68 mm |
| d2 - Außendurchmesser Innenring | 163,9 mm |
| D1 - Innendurchmesser Außenring | 223,9 mm |
| rs - Minimaler Rundungsradius | 3 mm |
| Anzahl der Schmierbohrungen | 3 oder 4 |
| b - Nutbreite | 14,2 mm |
| k - Bohrungsdurchmesser | 7 mm |
| Radiallagerluftklasse | CN |
| Masse | 14,2 kg |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 867 kN |
| C0 - Statische Tragzahl | 1010 kN |
| Cu - Ermüdungsgrenzbelastung | 100 kN |
| e - Koeffizient | 0.25 |
| Y0 - Statischer Axiallastkoeffizient | 2.68 |
| Y1 - Unterer Axiallastkoeffizient | 2.74 |
| Y2 - Oberer axialer Belastungskoeffizient | 4.08 |
| Nref - Thermische Referenzdrehzahl | 2500 tr/min |
| Nlim - Mechanische Grenzdrehzahl | 3300 tr/min |
| Tmin - Min Betriebstemperatur | -40 °C |
| Tmax - Max Betriebstemperatur | 200 °C |
| LAGERFREQUENZEN | |
|---|---|
| BPFO - Außenring charakteristische Frequenz (60 U/min) | 7,589 Hz |
| BPFI - Innenring charakteristische Frequenz (60 U/min) | 10,412 Hz |
| FTF - Käfig charakteristische Frequenz (60 U/min) | 0,422 Hz |
| BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 6,137 Hz |

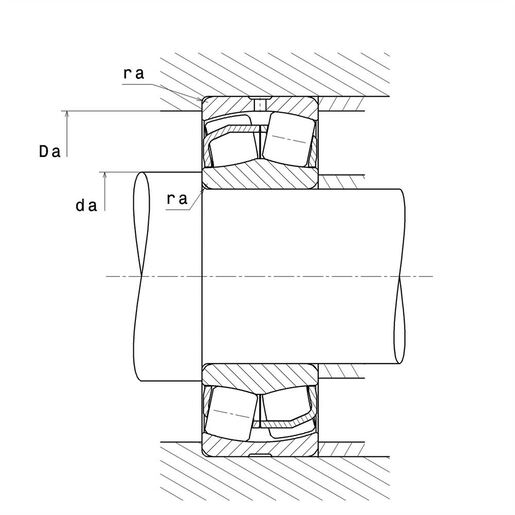

| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da max - Maximaler Schulterdurchmesser IR | 0 mm |
| da min - Minimaler Schulterdurchmesser IR | 154 mm |
| Da max - Maximaler Schulterdurchmesser AR | 236 mm |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse | 2,5 mm |
