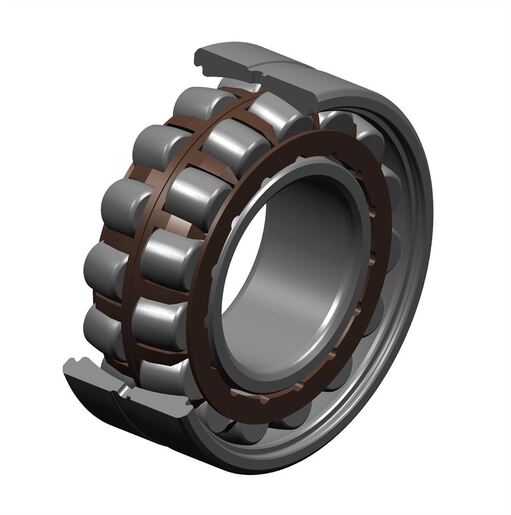

Zweireihiges Pendelrollenlager, Polyamidkäfig, Nut und Schmierbohrungen im Außenring, kegelige Bohrung 1:12
Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN EUROPE im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.
3D-Datei
Technisches Datenblatt

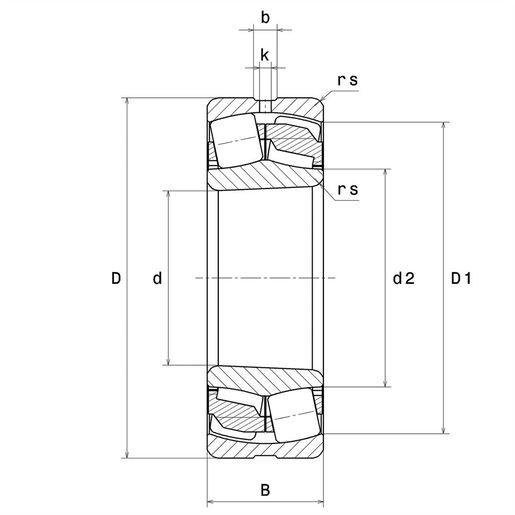

| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |
| d - Innendurchmesser | 50 mm |
| D - Außendurchmesser | 110 mm |
| B - Breite des Lagers/Innenrings | 40 mm |
| d2 - Außendurchmesser Innenring | 63,8 mm |
| D1 - Innendurchmesser Außenring | 93,2 mm |
| rs - Minimaler Rundungsradius | 2 mm |
| Anzahl der Schmierbohrungen | 3 |
| b - Nutbreite | 7 mm |
| k - Bohrungsdurchmesser | 3,5 mm |
| Referenz der Hülse | H2310 |
| Radiallagerluftklasse | CN |
| Masse | 1,7 kg |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 250 kN |
| C0 - Statische Tragzahl | 232 kN |
| Cu - Ermüdungsgrenzbelastung | 28,3 kN |
| e - Koeffizient | 0.36 |
| Y0 - Statischer Axiallastkoeffizient | 1.83 |
| Y1 - Unterer Axiallastkoeffizient | 1.87 |
| Y2 - Oberer axialer Belastungskoeffizient | 2.79 |
| Nref - Thermische Referenzdrehzahl | 4900 tr/min |
| Nlim - Mechanische Grenzdrehzahl | 6100 tr/min |
| Tmin - Min Betriebstemperatur | -20 °C |
| Tmax - Max Betriebstemperatur | 120 °C |
| LAGERFREQUENZEN | |
|---|---|
| BPFO - Außenring charakteristische Frequenz (60 U/min) | 5,662 Hz |
| BPFI - Innenring charakteristische Frequenz (60 U/min) | 8,338 Hz |
| FTF - Käfig charakteristische Frequenz (60 U/min) | 0,404 Hz |
| BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 4,901 Hz |

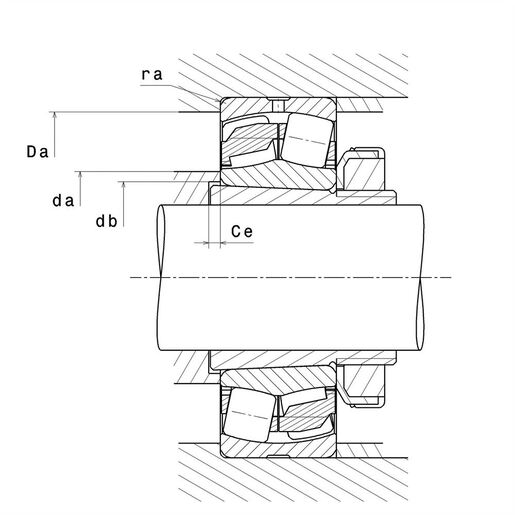

| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da max - Maximaler Schulterdurchmesser IR | 0 mm |
| da min - Minimaler Schulterdurchmesser IR | 61 mm |
| db - Mindestdurchmesser der Hülse | 56 mm |
| Ce - Minimale Länge der Hülse | 5 mm |
| Da max - Maximaler Schulterdurchmesser AR | 99 mm |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse | 2 mm |
