Zweireihiges Pendelrollenlager, für Anwendungen in Vibrationsmaschinen, Massivkäfig, Nut und Schmierbohrungen im Außenring, eingeengte Lagerluft C3
Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenDocumentation
Product information

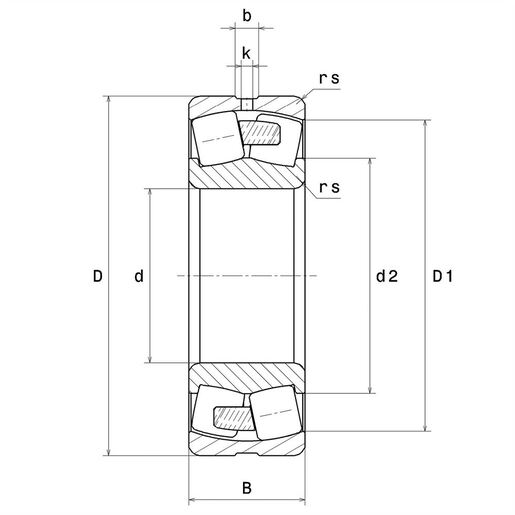

| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |
| d - Innendurchmesser | 60 mm |
| D - Außendurchmesser | 130 mm |
| B - Breite des Lagers/Innenrings | 46 mm |
| d2 - Außendurchmesser Innenring | 0 mm |
| D1 - Innendurchmesser Außenring | 111,9 mm |
| rs - Minimaler Rundungsradius | 2,1 mm |
| Anzahl der Schmierbohrungen | 3 |
| b - Nutbreite | 9 mm |
| k - Bohrungsdurchmesser | 4 mm |
| Radiallagerluftklasse | C3 Special |
| Masse | 2,892 kg |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 340 kN |
| C0 - Statische Tragzahl | 319 kN |
| Cu - Ermüdungsgrenzbelastung | 38,9 kN |
| e - Koeffizient | 0.35 |
| Y0 - Statischer Axiallastkoeffizient | 1.91 |
| Y1 - Unterer Axiallastkoeffizient | 1.95 |
| Y2 - Oberer axialer Belastungskoeffizient | 2.9 |
| N ref - Thermische Referenzdrehzahl | 4300 tr/min |
| N lim - Mechanische Grenzdrehzahl | 5100 tr/min |
| Tmin - Min Betriebstemperatur | -40 °C |
| Tmax - Max Betriebstemperatur | 200 °C |
| LAGERFREQUENZEN | |
|---|---|
| BPFO - Außenring charakteristische Frequenz (60 U/min) | 5,625 Hz |
| BPFI - Innenring charakteristische Frequenz (60 U/min) | 8,375 Hz |
| BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 4,768 Hz |
| BRF - Rotational frequency – rolling element (60 rpm) | 2,384 Hz |
| FTF - Käfig charakteristische Frequenz (60 U/min) | 0,402 Hz |
| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da max - Maximaler Schulterdurchmesser IR | 0 mm |
| da min - Minimaler Schulterdurchmesser IR | 72 mm |
| Da max - Maximaler Schulterdurchmesser AR | 118 mm |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse | 2 mm |
