Zweireihiges Pendelrollenlager, für Anwendungen in Vibrationsmaschinen, Massivkäfig, Nut und Schmierbohrungen im Außenring, eingeengte Lagerluft C3
Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN EUROPE im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.
3D-Datei
Technisches Datenblatt

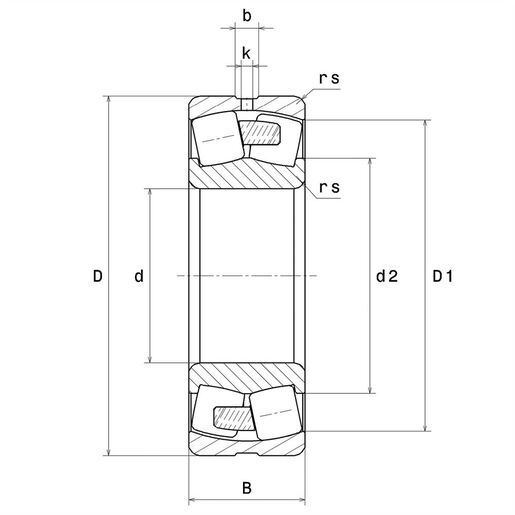

| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |
| d - Innendurchmesser | 65 mm |
| D - Außendurchmesser | 140 mm |
| B - Breite des Lagers/Innenrings | 48 mm |
| d2 - Außendurchmesser Innenring | 0 mm |
| D1 - Innendurchmesser Außenring | 121,2 mm |
| rs - Minimaler Rundungsradius | 2,1 mm |
| Anzahl der Schmierbohrungen | 3 |
| b - Nutbreite | 9,24 mm |
| k - Bohrungsdurchmesser | 4 mm |
| Radiallagerluftklasse | C3 Spezial |
| Masse | 3,493 kg |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 369 kN |
| C0 - Statische Tragzahl | 343 kN |
| Cu - Ermüdungsgrenzbelastung | 41,2 kN |
| e - Koeffizient | 0.33 |
| Y0 - Statischer Axiallastkoeffizient | 2.01 |
| Y1 - Unterer Axiallastkoeffizient | 2.06 |
| Y2 - Oberer axialer Belastungskoeffizient | 3.06 |
| Nref - Thermische Referenzdrehzahl | 4000 tr/min |
| Nlim - Mechanische Grenzdrehzahl | 4800 tr/min |
| Tmin - Min Betriebstemperatur | -40 °C |
| Tmax - Max Betriebstemperatur | 200 °C |
| LAGERFREQUENZEN | |
|---|---|
| BPFO - Außenring charakteristische Frequenz (60 U/min) | 5,615 Hz |
| BPFI - Innenring charakteristische Frequenz (60 U/min) | 8,385 Hz |
| FTF - Käfig charakteristische Frequenz (60 U/min) | 0,401 Hz |
| BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 4,746 Hz |
| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da max - Max Schulterdurchmesser IR | 0 mm |
| da min - Minimaler Schulterdurchmesser IR | 77 mm |
| Da max - Maximaler Schulterdurchmesser AR | 128 mm |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse | 2 mm |
