22313EKF800 - SNR

22313EKF800

Zweireihiges Pendelrollenlager, für Anwendungen in Vibrationsmaschinen, Massivkäfig, Nut und Schmierbohrungen im Außenring, kegelige Bohrung 1:12, eingeengte Lagerluft C4

product label

Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN-SNR im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.

Herunterladen

3D-Datei

Technisches Datenblatt

Bitte loggen Sie sich ein um ein Produkt dem Warenkorb hinzuzufügen
Kontaktaufnahme
Spezifikationen

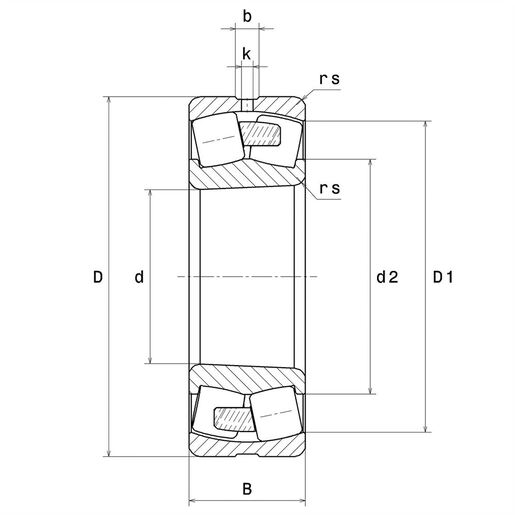

TECHNISCHE EIGENSCHAFTEN

d 65 mm
D 140 mm
B 48 mm
d2 0 mm
D1 121,2 mm
rs min 2,1 mm
Anzahl der Schmierbohrungen 3
b 9,24 mm
k 4 mm
Referenz der Hülse H2313
Coef (e) 0.33
Y1 2.06
Y2 3.06
Y0 2.01
Radiallagerluftklasse C4 Special
Masse 3,45 kg
Marke SNR
Product classification image

PRODUKTLEISTUNG

Dynamische Tragzahl (C) 369 kN
Statische Tragzahl (C0) 343 kN
Ermüdungsgrenzbelastung (Cu) 41,2 kN
Nref 4000 tr/min
Nlim 4800 tr/min
Min Betriebstemperatur (Tmin) -40 °C
Max Betriebstemperatur (Tmax) 200 °C

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE

da max 0 mm
da min 77 mm
db min 72 mm
Ce min 6 mm
Da max 128 mm
ra max 2 mm
Product classification image
Calcul factors image
